99久久婷婷综合五月,熟女阿b老熟女一区视频,不要播放器的黄页网站

　　自流平中，體系大概是這樣的

　　普硅水泥：220

　　硫鋁水泥：120

　　硬石膏：60

　　河砂級配大概在44%-46% ，其他小料和填充物，前期收縮14d快接近-0.1%，增加了硬石膏的條件下，收縮數(shù)值還是差不多，沒多大效果。難道要把硬石膏提到80-100? 后面把拉法基芳都水泥替換了硫鋁水泥，測收縮值，更恐怖，10d已經(jīng)超過0.15%，怎么會這樣，各位請問你們測試收縮有沒有遇到這種情況。做墊層的時候，普硅250，硫鋁90，石膏55，28d收縮都能控制在小于-0.03%。這次做面層，強度可以，但收縮出現(xiàn)這種情況!

　　自流平不建議做終飾面的，我做過配方，也嘗試過工程，比較失敗的，必須有配套的面層材料，有了面層材料，又不叫面層自流平了，充其量叫高強自流平，你的這個配方問題，可能是骨料的級配問題，試試加一些微硅粉來調(diào)整一下超細(xì)粉的填充，如果是骨料級配問題，通過石膏是沒有辦法修復(fù)的，還有就是加水量，這種強度等級的配方，加水量必須要非常少才可以，否則肯定會裂得一塌糊涂你的加水量是多少?

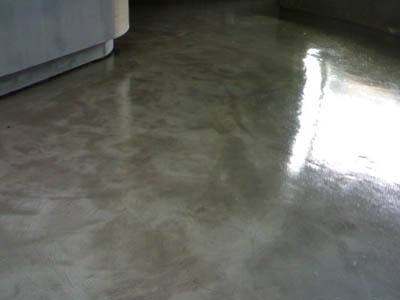

自流平

　　優(yōu)化配方：

　　我定義的面層是做高強自流平，我的這個面層配方，普硅220，硫鋁120，硬石膏60，河砂級配，40-60目50,60-80 260左右，80-100目150左右，用0.20-0.21的水灰比，想做一個F10 ,C35，的面層，強度勉強達(dá)到，但是收縮確實恐怖，增加石膏量也沒有太大效果，大概收縮都超過了0.1%，砂子級配問題，不會吧??砂子級配，也不是很粗很細(xì)呀?

　　我看好多外國公司面層加水量都是0.21-0.22，加到0.21的水相對于粉：砂=55%：45%，漿液已經(jīng)很稀了，流動度都可以達(dá)到，看論壇里面好多加水都0.23-0.26，加這么多水，強度能上到哪里去呢?

　　最近這個收縮確實很苦惱，如果我把硫鋁降到100以下，收縮都是很穩(wěn)定的，但強度只有20幾兆帕!硫鋁加上去，強度能上去，但收縮確實很大，后面用了芳都水泥作對比，芳都120，收縮確實也很恐怖，但和砂的繼配都差不多，粗砂一點，80-100，15%，60-80主要!級配有問題嗎?

　　還有你的鋁鋁是哪的?我以前用的是北極熊的，硫鋁用量在60~100之間，28天的強度變化并不大，可以很輕松做到30Mpa以上，即便是用4~5公斤的F10，也可以做到25Mpa以上，我以前用的減水劑是2651F，后來試過蘇州產(chǎn)品的聚羧酸的，強度只在20左右，效果非常不好。

　　我的自流平配方如下：

　　普硅水泥：280

　　硫鋁水泥：80

　　30~60砂：100

　　5-100砂：250

　　70~140砂：117

　　重鈣粉：80

　　石膏：40

　　2651F減水劑：1.5

　　其它的就是常規(guī)助劑，會做配方的一猜就猜到

　　加水量：20%

　　流動度：142

　　20分鐘流動度：138

　　3天抗壓：40.31

　　3天抗折：6.8

　　14天抗壓：56

　　14天抗折：7.7

　　即便是我做的抗折有點水份，數(shù)據(jù)不準(zhǔn)確，那么35也是非常容易達(dá)到的。

　　北京萬圖明科技有限公司專業(yè)生產(chǎn)、銷售聚丙烯纖維、木質(zhì)纖維、淀粉醚、預(yù)糊化淀粉、聚丙烯腈纖維、聚丙烯網(wǎng)狀纖維、聚酯纖維、塑鋼纖維、玄武巖短切纖維、羥丙基甲基纖維素、可再分散性乳膠粉、觸變潤滑劑、消泡劑、甲酸鈣、減水劑、石膏緩凝劑、聚乙烯醇。用專業(yè)的核心技術(shù)，一流的服務(wù)標(biāo)準(zhǔn)，竭誠為客戶提供滿意的解決方案。

「聚羧酸減水劑」水泥自流平地面砂漿配方前期收縮最新評論:

首頁 > WAP > 技術(shù)服務(wù) > 技術(shù)配方 > 干粉砂漿類

「聚羧酸減水劑」水泥自流平地面砂漿配方前期收縮

相關(guān)技術(shù)
