由于表面?；纬梢欢ǖ念w粒強(qiáng)度，理化性能十分穩(wěn)定，耐老化耐候性強(qiáng)，具有優(yōu)異的絕熱﹑防火﹑吸音性能，適合諸多領(lǐng)域中作輕質(zhì)填充骨料和絕熱﹑防火﹑吸音﹑保溫材料。
在建材行業(yè)中，用?；⒅樽鳛檩p質(zhì)骨料，可提高砂漿的和易流動(dòng)性和自抗強(qiáng)度，減少材性收縮率，提高產(chǎn)品綜合性能，降低綜合生產(chǎn)成本。
?；⒅?閉孔珍珠巖)在無機(jī)保溫系統(tǒng)有較大的實(shí)用性，玻化微珠的燃燒性能符合國(guó)家的A級(jí)標(biāo)準(zhǔn)，可耐1000℃以上的高溫，同時(shí)具有以下優(yōu)點(diǎn)。
1、無毒無害，不含也不會(huì)產(chǎn)生有害物質(zhì)。
2、透氣隔熱，收縮率低，無熱(冷)橋部位形成，整體無縫，耐老化，可與建筑物同壽命。
3、無空鼓，抗風(fēng)壓，強(qiáng)度大。施工時(shí)可省去主體工程的界面砂漿，直接上墻，降低成本。
4、具有良好的施工性、和易性、保水性，附著力強(qiáng)，施工不下垂。施工速度是聚苯顆粒保溫系統(tǒng)的二倍。
5、施工現(xiàn)場(chǎng)可以隨意造型，特別適應(yīng)異型部位的施工，大大提高保溫節(jié)能效果。
由于?；⒅閮?yōu)越的特性，現(xiàn)在市場(chǎng)上很緊銷，價(jià)格攀升，?；⒅榫褪情]孔珍珠巖 ，信陽是全國(guó)珍珠巖最大的產(chǎn)地，很多廠家在生產(chǎn)中摻雜使假，使很多保溫生產(chǎn)廠家蒙受很大損失。

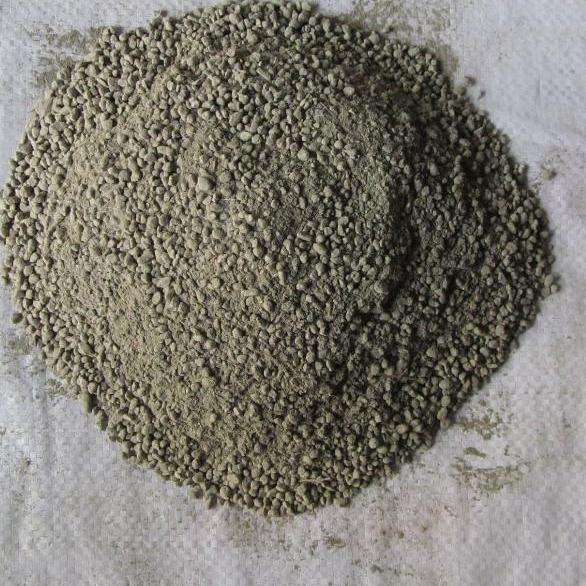

配方一
水泥:150公斤
粉煤灰:25公斤
20萬纖維素醚:1.5公斤
聚丙烯酰胺0.5公斤
聚丙烯纖維纖維:1公斤
木質(zhì)纖維 3公斤
可再分散乳膠粉:3-5公斤
+1方玻珠。
建議 建議采用42.5R水泥，如果選用32.5R水泥，需要加大水泥用量 注意纖維素醚粘度的穩(wěn)定性聚丙烯酰胺的用量每噸不宜超過0.5KG，否則會(huì)影響保溫體系后期強(qiáng)度 粉料和珠子的質(zhì)量比不能小于10:9，否則會(huì)降低保溫體系的強(qiáng)度
在?；⒅榈倪x用時(shí)應(yīng)注意以下幾點(diǎn)：
1、 把膨脹珍珠巖當(dāng)成玻化微珠來賣，結(jié)果造成保溫系統(tǒng)大量吸水，施工上墻后大量放水形成大面積龜裂。
2、 在珍珠巖中摻大量的生料，就是沒有?；恼渲閹r礦砂，大大降低保溫效果。
在這里我們給大家一個(gè)簡(jiǎn)易的識(shí)別方法，來識(shí)別?；⒅榈恼婕倥c好環(huán)，以增大家選用的能力。
首先要了解玻化微珠的基本性能，按照國(guó)家標(biāo)準(zhǔn)可分為兩種，在節(jié)能效果達(dá)到65%的地區(qū)，要求?；⒅楸仨氝_(dá)到Ⅰ型，導(dǎo)熱系≤0.05w/m.k。在要求節(jié)能效果達(dá)到50%的地區(qū)，?；⒅橐鬄棰蛐停；⒅榈膶?dǎo)熱系數(shù)≤0.085w/m.k.
根據(jù)以上相關(guān)國(guó)家標(biāo)準(zhǔn)，我們可以對(duì)識(shí)別?；?珠的好壞采用很多簡(jiǎn)易的辦法。
1、 首先檢查表面的玻化閉孔率，可以直接用1m3的?；⒅榉Q重 ，達(dá)到80-120kg/ m3批刮厚度為5cm以上就符合節(jié)能50%的Ⅱ型標(biāo)準(zhǔn)。
如果<80 kg/ m3批厚度到4cm可達(dá)到節(jié)能65%的Ⅰ型標(biāo)準(zhǔn)，如果>120kg/ m3，必須依次增 加批刮厚度，需批厚度到6cm以上才能達(dá)到Ⅱ型標(biāo)準(zhǔn)。
2、 用體積的飄浮率，也就是一定量的?；⒅榉旁谒铮Q量飄起來的?；⒅檎加械谋壤嗌?。
3、 吸水率，就是采取以上方法把放在水中的?；⒅閾瞥鰜矸Q稱重量，超重部分就是?；⒅槲盏乃?，吸水率越高說明?；试降?。
該配方數(shù)據(jù)，準(zhǔn)確可靠但不排除由于其他原料的產(chǎn)地不同而對(duì)產(chǎn)品的最終性能產(chǎn)生影響，所以我們建議您能自己進(jìn)行檢驗(yàn)并做出正確評(píng)價(jià)，從而得到您所需的最終生產(chǎn)配方。如需調(diào)整配方或其它技術(shù)要求可咨詢工程師，我們無償為您服務(wù)。膩?zhàn)幽z粉_可再分散乳膠粉_抹面/抗裂/保溫砂漿膠粉是北京萬圖明科技有限公司的優(yōu)質(zhì)產(chǎn)品。我公司可優(yōu)化配方。歡迎來電咨詢，聯(lián)系電話：13520382660。
玻化微珠配方 最新評(píng)論:
