我在做堵漏劑的過程中遇到了如下問題：
1.用高鋁和普硅復(fù)配：高鋁為主時凝結(jié)時間快，發(fā)熱量小，但早期后期強(qiáng)度均不高;
2.以快硬硫鋁和普硅復(fù)配，加速凝劑、早強(qiáng)劑和硬石膏：凝結(jié)時間較高鋁和普硅體系的慢，發(fā)熱量大，早期強(qiáng)度高;
3.以雙快水泥和普硅復(fù)配，以雙快為主時：凝結(jié)快，發(fā)熱量大，早期強(qiáng)度高，但是試塊不致密;

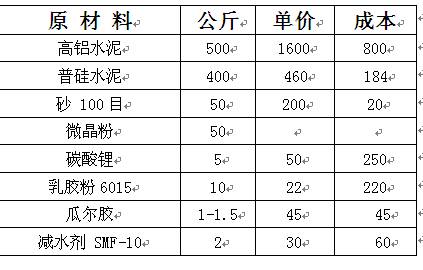

3的配方如下：
雙快水泥：普硅：砂：減水劑：消泡劑=70：30：100：0.15：0.05;
我個人覺得堵漏劑最主要的地方在于：1.凝結(jié)時間要快，初終凝時間間隔小;2.要有一定的發(fā)熱，但不能過高，過高會影響到致密度;3.材料加水，硬化后要致密。
就以上幾個配方，請大家?guī)兔Ψ治鲆幌拢?span style="display:none">kNu膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
1.高鋁體系的早期后期強(qiáng)度，如何提高;
2.雙快水泥體系的發(fā)熱量會不會特別影響它的致密問題，致密問題怎么能改善呢?
優(yōu)化配方“
高鋁水泥的后期強(qiáng)度的確是個問題，可以考慮改變促凝劑的用量及兩種水泥的比例，盡量保證后期強(qiáng)度穩(wěn)定
關(guān)于雙快水泥的密實性，的確是有這個問題，我也沒有試難出很好的結(jié)果，也許加入一些減水劑會有好處，還有就用如果用新鮮的硫鋁酸鹽水泥，強(qiáng)度及凝結(jié)時間還是不錯的。
硫鋁陪普硅是目前最廣泛實用的，也是比較穩(wěn)定的，至于詳細(xì)的配方和外加劑以及比例需要自己去做實驗了。
用專用堵漏水泥就可以，為什么都要回避這個問題呢。出廠就已經(jīng)控制到了初凝1min;終凝2min;用傳統(tǒng)的硫鋁水泥復(fù)配普硅后批次不穩(wěn)定不說，還有快速凝結(jié)而早期(15min)強(qiáng)度低的問題。強(qiáng)烈推薦用北極熊公司堵漏專用水泥。
堵漏劑配方的問題 最新評論:
