熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
實(shí)驗(yàn)?zāi)康?/strong>
測(cè)定可再分散乳膠粉種類，拉伸粘結(jié)強(qiáng)度的影響。
實(shí)驗(yàn)要求：
分別對(duì)不同膠粉進(jìn)行14天，28天水泥基、聚苯板基拉伸粘結(jié)強(qiáng)度檢測(cè);
試驗(yàn)內(nèi)容
表1 砂漿的基本組分及含量
| 材 料 | 摻 量 | 備 注 | |
| 水泥 | 20% | 普硅42.5R | |
| 粉煤灰 | 20% | I級(jí)粉煤灰 | |
| 砂 | 總摻量60% | 40~70砂40% | 尾礦砂 |
| 70~110砂20% | |||
| 纖維素醚 | 0.1% | 陶氏41425 | |
表2 砂漿中膠粉的型號(hào)以及摻量
| 種類 | SWF-04 三維 |
T04 萬圖明 |
||||||
| 摻量 | 分別為：1.6%，1.8%，2.0%，2.2%，2.5%，2.8% | |||||||

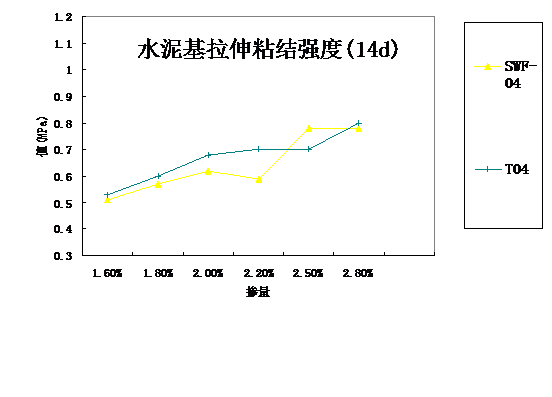

1：樣品在養(yǎng)護(hù)14天后水泥基砂漿塊的拉伸粘結(jié)強(qiáng)度數(shù)據(jù)：
| 摻量 膠粉 |
1.6% | 1.8% | 2.0% | 2.2% | 2.5% | 2.8% |
| SWF-04 | 0.51 | 0.57 | 0.62 | 0.59 | 0.78 | 0.78 |
| T04 | 0.53 | 0.60 | 0.68 | 0.70 | 0.70 | 0.80 |
2：養(yǎng)護(hù)14天后聚苯板塊的拉伸粘結(jié)強(qiáng)度數(shù)據(jù)：
| 摻量 膠粉 | 1.6% | 1.8% | 2.0% | 2.2% | 2.5% | 2.8% | 備 注 |
| SWF-04 | 0.040 | 0.080 | 0.090 | 0.090 | 0.080 | 0.110 | 六組苯板均未破壞 |
| T04 | 0.050 | 0.078 | 0.093 | 0.090 | 0.110 | 0.115 | 前四組苯板未破壞，后兩組苯板破壞 |

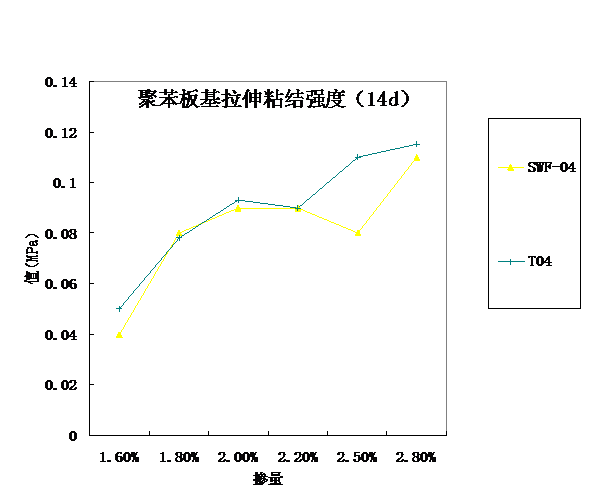

拉伸粘結(jié)強(qiáng)度曲線(14天，聚苯板)：

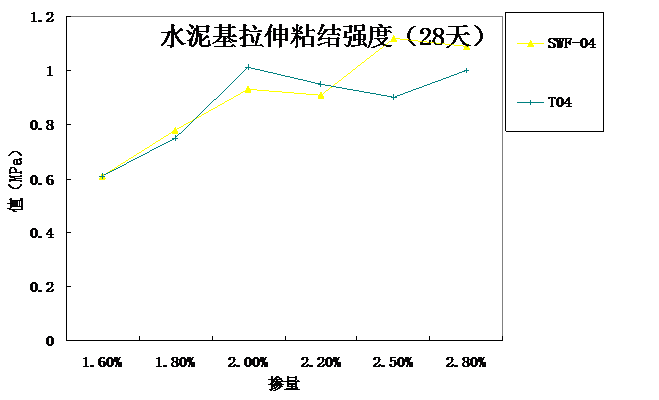

樣品在養(yǎng)護(hù)28天后水泥基砂漿塊的拉伸粘結(jié)強(qiáng)度數(shù)據(jù)
| 摻量 膠粉 |
1.6% | 1.8% | 2.0% | 2.2% | 2.5% | 2.8% |
| SWF-04 | 0.61 | 0.78 | 0.93 | 0.91 | 1.12 | 1.09 |
| T04 | 0.61 | 0.75 | 1.01 | 0.95 | 0.90 | 1.00 |

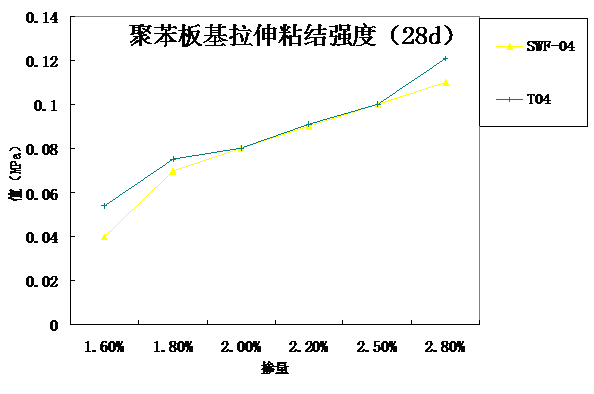

2：樣品在養(yǎng)護(hù)28天后聚苯板塊的拉伸粘結(jié)強(qiáng)度數(shù)據(jù)：
| 摻量 膠粉 | 1.6% | 1.8% | 2.0% | 2.2% | 2.5% | 2.8% | 備 注 |
| SWF-04 | 0.040 | 0.070 | 0.080 | 0.090 | 0.100 | 0.110 | 除五、六組中有部分苯板破壞外，其余苯板均未被破壞。 |
| T04 | 0.054 | 0.075 | 0.080 | 0.091 | 0.100 | 0.121 | 第六組苯板破壞，其余五組苯板未破壞 |
結(jié)論說明：
1：各種砂漿加水量一致(20%)。
可再分散乳膠粉在砂漿中性能的對(duì)比實(shí)驗(yàn) 最新評(píng)論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
