當(dāng)前位置：首頁(yè) > 技術(shù)服務(wù) > 產(chǎn)品應(yīng)用

干粉消泡劑對(duì)自流平砂漿的影響

掃一掃!

瀏覽：發(fā)布日期：2019年09月25日 08:46:22【大中小】

一、自流平水泥/砂漿簡(jiǎn)介及分類

　　自流平水泥/砂漿是一種可以提供一個(gè)可以鋪設(shè)終飾面層(如地毯、木地板等)的平整光滑的地板表面。其關(guān)鍵的性能要求有快硬和低收縮等。市場(chǎng)上有不同的地面系統(tǒng)，如水泥基、石膏基或它們的混合物。本文中我們將集中討論具有流平性能的可流動(dòng)系統(tǒng)?？闪鲃?dòng)的水硬性地面(如果做為最終覆蓋層稱為面層材料;如果做為中間過(guò)渡層成為墊層材料)一般統(tǒng)稱為：水泥基自流坪(面層)和水泥基自流坪(墊層)。

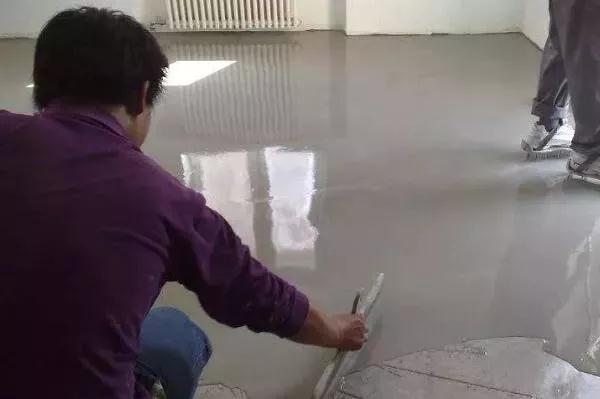

自流平

二、產(chǎn)品的材料組成及其典型配比

　　自流平水泥/砂漿是以水泥為基料，與其它改性材料經(jīng)高度復(fù)配而制成的水凝硬性復(fù)合材料。目前現(xiàn)有的各種配方雖各不相同，配方各異，但總體上材料

　　離不開(kāi)下述所列種類，原理大致相同。主要由以下六大部分組成：(1)混合膠凝材料，(2)礦物填料，(3)調(diào)凝劑，(4)流變改性劑，(5)增強(qiáng)組分，(6)水組成，下面是一些廠家的典型配比。

1	混合膠凝材料系統(tǒng)	30－40%	高鋁水泥普通硅酸鹽水泥 a-半水石膏/硬石膏
2	礦物填料	55－68%	石英砂碳酸鈣粉
3	調(diào)凝劑	~0.5%	緩凝劑-酒石酸促凝劑-碳酸鋰
4	流變改性劑	~0.5%	超塑化劑-減水劑消泡劑穩(wěn)定劑
5	增強(qiáng)組份	1－4%	可再分散膠粉
6		20%-25%	水

三、配方及材料功能性說(shuō)明

　　自流平水泥/砂漿是最復(fù)雜的水泥砂漿配方。一般由10種以上的組份構(gòu)成，下面是水泥基自流坪(墊層) 的配方

　　Self-Leveling Underlay Mortar

　　水泥基自流坪(墊層)

Raw Material原材料	Dosage 比例
OPC普硅水泥42.5R	28
HAC625 高鋁水泥CA-50	10
Quartz Sand石英砂 (70-140mesh)	41.11
Calcium Carbonate碳酸鈣(500mesh)	16.2
Hemihydrate Gypsum半水石膏	1
Anhydrite無(wú)水石膏（硬石膏）	6
Latex Powder乳膠粉AXILAT^TMHP8029	1.5
Cellulose Ether纖維素醚MHPC500PF	0.06
Superplasticizer 減水劑SMF10	0.6
Defoamer消泡劑AXILAT^TMDF 770 DD	0.2
Tartaric Acid酒石酸200目	0.18
Lithium Carbonate碳酸鋰800目	0.15
Calcium Hydrate熟石灰	1
Total總量	100

　　注：5℃以上施工。

　　(1)其膠凝材料系統(tǒng)一般由普通硅酸鹽水泥(OPC)、高鋁水泥(CAC)和硫酸鈣混合而成，以提供足夠的鈣、鋁和硫來(lái)形成鈣釩石。這是因?yàn)殁}釩石的形成有三個(gè)主要特點(diǎn)，即 (1) 形成速度快，(2) 高結(jié)合水能力，和 (3) 補(bǔ)充收縮的能力，完全符合自流平水泥/砂漿必須提供的宏觀性能要求。

　　(2)自流平水泥/砂漿顆粒級(jí)配需要將較粗的填料(如石英砂)和磨得更細(xì)的填料(如磨細(xì)碳酸鈣粉)配合使用，以達(dá)到最佳的密實(shí)性效果。

　　(3)自流平水泥/砂漿里面產(chǎn)生的硫酸鈣是使用?-半水石膏(?-CaSO4•½H2O)或硬石膏(CaSO4);，它們能以足夠快的速度釋放硫酸根而無(wú)需增加用水量。經(jīng)常問(wèn)道的一個(gè)問(wèn)題是為什么不能使用?-半水石膏(與?-半水石膏具有相同的化學(xué)組成)，它比?-半水石膏更容易獲得而且價(jià)格也便宜。但問(wèn)題在于?-半水石膏的高空隙率會(huì)顯著增加用水量，從而導(dǎo)致硬化砂漿強(qiáng)度的下降。

　　(4)可再分散膠粉是自流平水泥/砂漿的關(guān)鍵成分。它可以提高流動(dòng)性、表面耐磨性、拉拔強(qiáng)度和抗折強(qiáng)度。此外，它還可以降低彈性模量，從而減小系統(tǒng)的內(nèi)部應(yīng)力。可再分散膠粉必須能夠形成堅(jiān)固的聚合物膜。高性能的自流平水泥/砂漿產(chǎn)品含有最高達(dá)8%的可再分散膠粉，并以高鋁水泥為主。這種產(chǎn)品可以保證快速凝結(jié)硬化和24小時(shí)后的高早期強(qiáng)度，從而滿足第二天進(jìn)行施工作業(yè)的要求，如翻新工程。

　　(5)自流平水泥/砂漿即需要通過(guò)促凝劑(如碳酸鋰)達(dá)到早期水泥凝結(jié)強(qiáng)度，又需要通過(guò)緩凝劑(如酒石酸)來(lái)減緩石膏凝結(jié)速度。

　　(6)超塑化劑(聚羧酸減水劑)在自流平水泥/砂漿里起到減水作用因而提供流動(dòng)和找平性能。

　　(7)消泡劑不僅可以減少含氣量提高最終后期強(qiáng)度，還可以獲得均勻、光滑和堅(jiān)固的表面。

　　(8)少量的穩(wěn)定劑(如纖維素醚)可以防止砂漿的離析和表皮的形成，從而造成對(duì)最終表面性能的負(fù)面影響?？稍俜稚⒛z粉會(huì)進(jìn)一步改善流動(dòng)性能并對(duì)強(qiáng)度起到促進(jìn)作用。

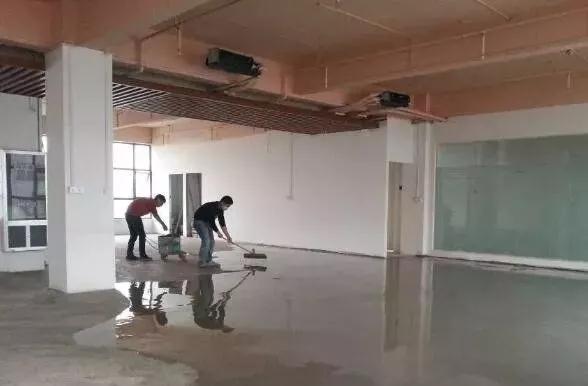

自流平

四、產(chǎn)品的質(zhì)量要求及其技術(shù)關(guān)鍵

　　1、自流平水泥/砂漿的基本要求

　　(1)具有良好的流動(dòng)性，在幾毫米厚的情況下，具有較好的流平性，并且

　　漿體具有較好的穩(wěn)定性，使之盡量減少產(chǎn)生離析、分層、泌水、泛泡等不良現(xiàn)象，

　　并且要保證具有足夠的可使用時(shí)間，通常在40 分鐘以上，以便于施工操作。

　　(2)平整度要好，并且表面無(wú)明顯缺陷。

　　(3)作為地面材料，其抗壓強(qiáng)度、耐磨性、抗沖擊性、耐水性等物理力學(xué)

　　性能應(yīng)達(dá)到一般室內(nèi)建筑地面的要求。

　　(4)耐久性要好。

　　(5)施工簡(jiǎn)便、速度快、省時(shí)、省工。

　　2、自流平水泥/砂漿的主要技術(shù)性能

　　(1)流動(dòng)度

　　流動(dòng)度是反映自流平水泥/砂漿性能的重要指標(biāo)。一般流動(dòng)度大于210～260mm。

　　(2)漿體穩(wěn)定性

　　該指標(biāo)是反映自流平水泥/砂漿穩(wěn)定性的指標(biāo)。將拌好的漿料倒在水平放置的玻璃板上，20 分鐘后觀察，應(yīng)無(wú)明顯的泌水、分層、離析、翻泡等現(xiàn)象。該指標(biāo)對(duì)材料成型后的表面狀況及耐久性影響較大。

　　(3)抗壓強(qiáng)度

　　作為地面材料，該指標(biāo)必須符合水泥地面的施工規(guī)范，國(guó)內(nèi)普通水泥砂漿面

　　層地面要求為抗壓強(qiáng)度15MPa 以上，水泥混凝土面層抗壓強(qiáng)度為20MPa 以上。

　　(4)抗折強(qiáng)度

　　工業(yè)用自流平水泥/砂漿抗折強(qiáng)度應(yīng)大于6Mpa。

　　(5)凝結(jié)時(shí)間

　　自流平水泥/砂漿的凝結(jié)時(shí)間，確定漿體攪拌均勻后，保證其使用時(shí)間在40 分鐘以上，操作性就不受影響。

　　(6)抗沖擊性

　　自流平水泥/砂漿應(yīng)能耐受正常的交通往來(lái)的人體及搬運(yùn)物品產(chǎn)生的碰撞，地面抗沖擊性大于等于4 焦耳。

　　(7)耐磨性

　　自流平水泥/砂漿作為地面面層材料，必須耐受正常的地面交通往來(lái)。由于其流平層較薄，在地面基層堅(jiān)實(shí)的情況下，其承載作用力主要在表面，而不是在體積上。因此其耐磨性比抗壓強(qiáng)度還重要。

　　(8)對(duì)基層的粘結(jié)拉伸強(qiáng)度

　　自流平水泥/砂漿與基層的粘結(jié)強(qiáng)度，直接關(guān)系到漿體硬化后是否會(huì)出現(xiàn)空鼓、脫落現(xiàn)象，對(duì)該材料的耐久性影響較大。在實(shí)際施工過(guò)程中，涂刷地面界面劑，使之達(dá)到一個(gè)較適應(yīng)自流平材料施工的條件。國(guó)內(nèi)水泥地面自流平材料的粘結(jié)拉伸強(qiáng)度通常為0.8MPa 以上。

　　(9)抗裂性

　　抗裂性是自流平水泥/砂漿的一個(gè)關(guān)鍵指標(biāo)，其大小關(guān)系到自流平材料硬化后，是否產(chǎn)生裂紋、空鼓、脫落等現(xiàn)象。能否正確的評(píng)價(jià)自流平材料的抗裂性，關(guān)系到能否正確評(píng)價(jià)自流平材料產(chǎn)品的成敗。

5、自流平水泥/砂漿的施工

　　(1)基層處理

　　將基層清理干凈，除去浮灰、油跡等不利粘結(jié)的物質(zhì)。若基層坑洼較大，需做補(bǔ)平處理。

　　(2)表面處理

　　在清理過(guò)的基層地面上涂刷2遍地面界面劑。

　　(3)流平施工

　　按照材料的用量，水固比(或液固比)及施工面積計(jì)算各種材料用量，用攪拌機(jī)攪拌均勻，將攪拌好的漿體倒于地面上，接茬處可輕輕刮平。

　　(4)養(yǎng)護(hù)

　　根據(jù)各種自流平材料的要求進(jìn)行養(yǎng)護(hù)即可。

　　該配方數(shù)據(jù)，準(zhǔn)確可靠但不排除由于其他原料的產(chǎn)地不同而對(duì)產(chǎn)品的最終性能產(chǎn)生影響，所以我們建議您能自己進(jìn)行檢驗(yàn)并做出正確評(píng)價(jià)，從而得到您所需的最終生產(chǎn)配方。如需調(diào)整配方或其它技術(shù)要求可咨詢工程師，我們無(wú)償為您服務(wù)。膩?zhàn)幽z粉_可再分散乳膠粉_抹面/抗裂/保溫砂漿膠粉是北京萬(wàn)圖明科技有限公司的優(yōu)質(zhì)產(chǎn)品。我公司可優(yōu)化配方。歡迎來(lái)電咨詢，聯(lián)系電話：13520382660。

干粉消泡劑對(duì)自流平砂漿的影響最新評(píng)論:

下一篇：纖維素粘度和透光率的影響因素有哪些？上一篇：性價(jià)比高的木質(zhì)纖維素(圖文)

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

聚乙烯醇粉末廠家聚乙烯醇粉末
德國(guó)瓦克乳膠粉可再分散瓦克328乳

德國(guó)瓦克乳膠粉可再分散瓦克328乳
聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

防腐保溫	北京防火門(mén)	上海亞克力板	建筑結(jié)構(gòu)設(shè)計(jì)優(yōu)化公司	佛山鋁方通	羥丙基甲基纖維素	皇室啡	無(wú)錫物資回收	德國(guó)瓦克乳膠粉
高嶺土	云母片

干粉消泡劑對(duì)自流平砂漿的影響

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

德國(guó)瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

干粉消泡劑對(duì)自流平砂漿的影響

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家 聚乙烯醇粉末

德國(guó)瓦克乳膠粉 可再分散瓦克328乳

聚丙烯纖維 實(shí)心聚丙烯纖維 純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

聚乙烯醇粉末廠家聚乙烯醇粉末

德國(guó)瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙
