熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉

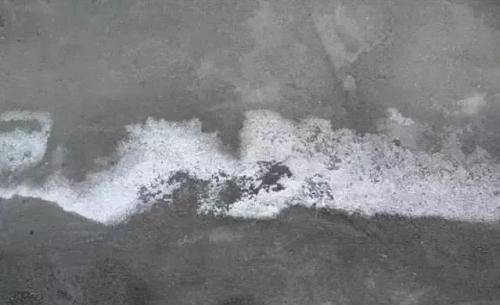

泛堿現(xiàn)象
普通混凝土為硅酸鹽，遇空氣或者墻體內(nèi)的水氣，硅酸根離子發(fā)生水解反應(yīng)，生成的氫氧根與金屬離子結(jié)合形成溶解度較小的氫氧化物(化學(xué)性質(zhì)為堿性)，遇到氣溫的升高，水蒸氣蒸發(fā)，將氫氧化物從墻體中析出，隨著水分的逐漸蒸發(fā)，氫氧化物就被析出于混凝土水泥表面，日積月累，使得原本裝飾的涂料或者油漆等物被頂起，不再黏附墻面，就發(fā)生泛白、起皮、脫落，這一過程稱之為”泛堿“。所以，并不是羥丙基甲基纖維素造成的泛堿。
在收集到的信息中有這樣一個(gè)現(xiàn)象：某客戶做的噴漿是在混凝土墻面上會(huì)有出現(xiàn)泛堿現(xiàn)象，在火燒磚墻面上不會(huì)出現(xiàn)泛堿現(xiàn)象，說明了在混凝土墻面上用的水泥中硅酸鹽(強(qiáng)堿性鹽)含量太多。經(jīng)噴漿所用的水蒸發(fā)引起的泛堿。而在火燒磚墻面上沒有硅酸鹽不會(huì)發(fā)生泛堿。所以，出現(xiàn)泛堿現(xiàn)象和噴漿沒有關(guān)系。
解決辦法
一、基底混凝土水泥的硅酸鹽含量降低。
二、使用防堿背涂劑，該溶液滲入石材堵塞毛細(xì)管，使水、Ca(OH)2、鹽等其他物質(zhì)無法侵入，切斷了泛堿現(xiàn)象的途徑。
三、防止水的侵入，在施工前不大量灑水。
出現(xiàn)泛堿現(xiàn)象的治理
可使用市面上的石材泛堿清洗劑，該清洗劑是由非離子型的表面活性劑及溶劑等制成的無色半透明液體，對于部分天然石材表面泛堿的清洗有一定的效果。但是在使用前，一定要先作小樣試塊，以檢驗(yàn)效果和決定是否采用。
纖維素醚的保水性：在建筑材料特別是干粉砂漿的生產(chǎn)中，纖維素醚發(fā)揮著不可替代的作用，特別是在特種砂漿(改性砂漿)的生產(chǎn)中，更是不可缺少的重要組成部分。
水溶性纖維素醚在砂漿中的重要作用主要有三個(gè)方面，一是優(yōu)良的保水能力，二是對砂漿稠度和觸變性的影響，三是與水泥的相互作用。纖維素醚的保水作用，取決于基層的吸水性，砂漿的組成，砂漿的層厚，砂漿的需水量，凝結(jié)材料的凝結(jié)時(shí)間。就纖維素醚本身的保水性則來自于纖維素醚本身的溶解性和去水化作用。眾所周知，纖維素分子鏈雖然含有大量水化性很強(qiáng)的OH基，但其本身并不溶于水，這是因?yàn)槔w維素結(jié)構(gòu)有高度的結(jié)晶性。
單靠羥基的水化能力還不足以支付分子間強(qiáng)大的氫鍵和范德華力。所以在水中只溶脹不溶解，當(dāng)分子鏈中引入取代基時(shí)，不但取代基破壞了氫鏈，而且因相鄰鏈間取代基楔入而破壞鏈間氫鍵，取代基越大拉開分子間距離越大。破壞氫鍵效應(yīng)越大，纖維素晶格膨化后，溶液進(jìn)入，纖維素醚成為水溶性，形成高粘度溶液。當(dāng)溫度升高時(shí)，高分子水化作用減弱，而鏈間的水被逐出。當(dāng)去水作用充分時(shí)，分子開始聚集，形成三維網(wǎng)狀結(jié)構(gòu)凝膠折出。
影響砂漿的保水性的因素包括纖維素醚粘度，添加量，顆粒細(xì)度和使用溫度。
纖維素醚的粘度越大保水性能越好。黏度是MC性能的重要參數(shù)，目前不同的MC生產(chǎn)商采用不同的方法和儀器來測定MC的黏度，主要方法有Haake Rotovisko、Hoppler、Ubbelohde和Brookfield等。對于同一種產(chǎn)品，用不同方法測得的黏度結(jié)果差別很大，有的甚至是成倍的差異。因此，比較黏度時(shí)，一定要在同一種測試方法之間進(jìn)行，包括溫度、轉(zhuǎn)子等。
一般來說，黏度越高，保水效果越好。但黏度越高，MC的分子量越高，其溶解性能就會(huì)相應(yīng)降低，這對砂漿的強(qiáng)度和施工性能有負(fù)面的影響。黏度越高，對砂漿的增稠效果越明顯，但并不是正比的關(guān)系。黏度越高，濕砂漿會(huì)越黏，既施工時(shí)，表現(xiàn)為粘刮刀和對基材的黏著性高。但對濕砂漿本身的結(jié)構(gòu)強(qiáng)度的增加幫助不大。既施工時(shí)，表現(xiàn)為抗下垂性能不明顯。相反，一些中低黏度但經(jīng)過改性的甲基纖維素醚則在改善濕砂漿的結(jié)構(gòu)強(qiáng)度有優(yōu)異的表現(xiàn)。
纖維素醚在砂漿中的添加量越大，保水性能越好，粘度越高，保水性能越優(yōu)。
對于顆粒尺寸，顆粒越細(xì)保水性越好。大顆粒的纖維素醚與水接觸后，表面立即溶解而形成凝膠將物料包裹起來阻止水分子繼續(xù)滲入，有時(shí)長時(shí)間攪拌也得不到均勻分散溶解，形成一種渾濁絮狀溶液或結(jié)塊。大大影響其纖維素醚的保水作用，溶解性則是選擇纖維素醚的要素之一。
細(xì)度也是甲基纖維素醚的一個(gè)重要的性能指標(biāo)。用于干粉砂漿的MC要求為粉末，水含量低，而且細(xì)度也要求20%~60%的粒徑小于63um。細(xì)度影響到甲基纖維素醚的溶解性。較粗的MC通常為顆粒狀，在水中很容易分?jǐn)?shù)溶解而不結(jié)塊，但溶解速度很慢，不宜在干粉砂漿中使用。在干粉砂漿中，MC分散于骨料、細(xì)填料和水泥等膠結(jié)材料之間，只有足夠細(xì)的粉末才能避免加水?dāng)嚢钑r(shí)出現(xiàn)甲基纖維素醚結(jié)塊。當(dāng)MC加水溶解結(jié)塊后，在分散溶解就很困難。
細(xì)度較粗的MC不但浪費(fèi)，而且會(huì)降低砂漿的局部強(qiáng)度，這樣的干粉砂漿大面積施工時(shí)，就表現(xiàn)為局部干粉砂漿的固化速度明顯降低，出現(xiàn)由于固化時(shí)間不同而造成的開裂。對于采用機(jī)械施工的噴射砂漿，由于攪拌的時(shí)間較短，對細(xì)度的要求更高。
MC的細(xì)度對其保水性也有一定的影響，一般說，對于黏度相同而細(xì)度不同的甲基纖維素醚，在相同添加量的情況下，細(xì)度越細(xì)的保水效果更加好。
MC的保水性也和使用的溫度有關(guān)，甲基纖維素醚的保水性隨溫度的上升而降低。但在實(shí)際的材料應(yīng)用中，許多環(huán)境下干粉砂漿經(jīng)常會(huì)在高溫(高于40度)的條件下施工于熱基材，如夏天有日曬情況下的外墻膩?zhàn)幽ɑ?，這往往加速了水泥的固化和干粉砂漿的硬化。保水率的下降導(dǎo)致了明顯感覺到施工性和抗開裂性均受到影響，在這種條件下減小溫度因素的影響變得尤為關(guān)鍵。
雖然甲基羥乙基纖維素醚添加劑目前被認(rèn)為處于技術(shù)發(fā)展前沿的水平，但其對溫度的依賴性依然會(huì)導(dǎo)致干粉砂漿性能的減弱。盡管提高甲基羥乙基纖維素用量(夏天配方)，施工性和抗開裂性仍不能滿足使用的需要。對MC通過一些特殊的處理，如提高醚化度等，可以使其保水效果在溫度較高的情況下保持較佳的效果，使它在惡劣條件下提供更好的表現(xiàn)。
三、纖維素醚的增稠與觸變性
纖維素醚的增稠與觸變性：纖維素醚第二個(gè)作用—增稠作用取決于：纖維素醚的聚合度，溶液濃度，剪切速率，溫度等條件。溶液的凝膠化特性是烷基纖維素和它的改性衍生物所獨(dú)有的性質(zhì)。凝膠化特性與取代度，溶液濃度和添加劑有關(guān)。對于羥烷基改性衍生物，凝膠特性還與羥烷基的改性程度有關(guān)。對于溶液濃度低粘度的MC及HPMC可配制10%-15%濃度溶液，中等粘度MC及HPMC可配制5%-10%溶液，而高粘度MC及HPMC只能配制2%-3%溶液，而通常纖維素醚的粘度分級也是以1%-2%溶液來分級的。
高分子量纖維素醚增稠效率高，同一濃度溶液，不同分子量聚合物有不同的粘度，粘度和分子量之間可用下列表示，[η]=2.92×10-2(DPn)0.905，DPn是平均聚合度性高。低分子量纖維素醚加入量多才能達(dá)到目標(biāo)粘度。其粘度對剪切速率依賴性小，高粘度達(dá)到目標(biāo)粘度，所需加入量少，粘度的大小決定于增稠效率。所以要達(dá)到一定的稠度必須保證纖維素醚一定的加入量(溶液的濃度)和溶液粘度。溶液的凝膠溫度也隨著溶液的濃度增加而降低呈線性，到達(dá)一定濃度后室溫凝膠化。HPMC在室溫凝膠化濃度是較高的。
稠度還可以經(jīng)過選擇顆粒尺寸和選擇不同改性程度的纖維素醚調(diào)節(jié)。所謂改性，就是在MC的骨架結(jié)構(gòu)上引入一定取代程度的羥烷基。通過改變兩種取代基的相對取代值，也就是我們常說的甲氧基和羥烷基的DS和ms相對取代值。通過改變兩種取代基的相對取代值獲得纖維素醚的多種性能的要求。
稠度與改性關(guān)系：纖維素醚的加入影響砂漿的用水量，改變了水與水泥的水膠比就是增稠效果，摻量越高，用水量加大。
用于粉狀建筑材料的纖維素醚，必須在冷水中迅速溶解，并能提供給體系適宜的稠度。如果給與一定剪切速率仍成絮狀和膠體塊狀這就是不合格或質(zhì)量不好的產(chǎn)品。
水泥漿體稠度與纖維素醚的摻量也有著良好的線性關(guān)系，纖維素醚可以大大增加砂漿的粘稠度，摻量越大，效果越明顯。高粘度的纖維素醚水溶液具有高的觸變性，這也是纖維素醚的一大特性。MC類聚合物的水溶液在其凝膠溫度的以下通常具有假塑性，非觸變流動(dòng)性，但在低剪切速率時(shí)呈牛頓型流動(dòng)性質(zhì)。假塑性隨纖維素醚分子量或濃度的增加而增大，與取代基類型和取代度無關(guān)。所以，相同粘度等級的纖維素醚，不管是MC，HPMC，HEMC，只要是濃度和溫度保持恒定，總表現(xiàn)出相同的流變性質(zhì)。
當(dāng)溫度提高時(shí)形成結(jié)構(gòu)凝膠，出現(xiàn)高觸變流動(dòng)。高濃度低粘度的纖維素醚即使在凝膠溫度以下，也表現(xiàn)出觸變性。這一性質(zhì)對建筑砂漿的施工調(diào)整其流平和流掛性是大有益處的。這里需要說明一點(diǎn)，纖維素醚的粘度越高，保水性越好，但粘度越高，纖維素醚相對分子量越高，其溶解性能相應(yīng)降低，這對砂漿濃度和施工性能造成負(fù)面影響。粘度越高，對砂漿的增稠效果越明顯，但并不是完全的正比關(guān)系。一些中低粘度，但經(jīng)過改性的纖維素醚在改善濕砂漿的結(jié)構(gòu)強(qiáng)度有更加優(yōu)異的表現(xiàn)，隨粘度的增加，纖維素醚保水性提高。
四、纖維素醚的緩凝性
纖維素醚的緩凝性：纖維素醚第三個(gè)作用是延緩水泥的水化進(jìn)程。纖維素醚賦予砂漿各種有益的性能，還會(huì)降低水泥早期水化放熱量，延緩水泥的水化動(dòng)力過程。這對寒冷地區(qū)砂漿使用是不利的。這種緩凝作用是纖維素醚分子吸附在C-S-H及ca(OH)2等水化產(chǎn)物上所造成，由于孔隙溶液粘度的增加，纖維素醚降低了離子在溶液中的活動(dòng)性，從而延緩了水化過程。
纖維素醚在礦物凝膠材料中濃度越高，水化延遲的作用越明顯。纖維素醚不僅延緩凝結(jié)，而且也會(huì)推遲水泥砂漿系統(tǒng)的硬化過程。纖維素醚緩凝作用不僅取決于它在礦物凝膠系統(tǒng)中的濃度，而且取決于化學(xué)結(jié)構(gòu)，對HEMC甲基化程度越高，纖維素醚緩凝作用越好，親水取代比增水取代的緩凝作用更強(qiáng)。但纖維素醚的粘度對水泥水化動(dòng)力學(xué)影響甚微。
隨著纖維素醚摻量的增加，砂漿的凝結(jié)時(shí)間顯著增長。砂漿的初凝時(shí)間與纖維素醚摻量間具有良好的非線形相關(guān)性，終凝時(shí)間與纖維素醚摻量具有良好的線性相關(guān)性。我們可以通過改變纖維素醚的摻量，控制砂漿的可操作時(shí)間。
綜上所述，在預(yù)拌砂漿中，纖維素醚起著保水、增稠、延緩水泥水化動(dòng)力，改善施工性能等作用。良好的保水能力使水泥水化更加完全，可以改善濕砂漿的濕粘性，提高砂漿的粘結(jié)強(qiáng)度，可調(diào)整時(shí)間。機(jī)械噴涂砂漿加入纖維素醚可以改善砂漿的噴涂或泵送性能，以及結(jié)構(gòu)強(qiáng)度。因此纖維素醚正作為一種重要的添加劑在預(yù)拌砂漿中被廣泛應(yīng)用。
砂漿泛堿的現(xiàn)象是否與羥丙基甲基纖維素有關(guān) 最新評論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
