當(dāng)前位置：首頁 > 技術(shù)服務(wù) > 產(chǎn)品應(yīng)用

建筑干混砂漿用可再分散乳膠粉JCT 2189—2013

來源：查看手機網(wǎng)址

掃一掃!

瀏覽：發(fā)布日期：2020年03月19日 10:09:47【大中小】

　　建筑干混砂漿用可再分散乳膠粉

　　中華人民共和國建材行業(yè) 標(biāo) 準(zhǔn)

　　JC/T 2189—2013

　　建筑干混砂漿用可再分散乳膠粉

　　Redispersible polymer powders for dry-mixed mortar

　　(報批稿)

　　2013 - 04 - 25 發(fā)布 2013 - 09 - 01 實施

　　中華人民共和國工業(yè)和信息化部

　　發(fā) 布

　　JC/T XXXXX—20XX

　　前言

　　本標(biāo)準(zhǔn)按照 GB/T 1.1—2009 給出的規(guī)則起草。

　　本標(biāo)準(zhǔn)由中國建筑材料聯(lián)合會提出。

　　本標(biāo)準(zhǔn)由全國水泥制品標(biāo)準(zhǔn)化技術(shù)委員會 (SAC/TC 197) 歸口。

　　本標(biāo)準(zhǔn)負(fù)責(zé)起草單位：北京建筑材料科學(xué)研究總院有限公司。

　　本標(biāo)準(zhǔn)參加起草單位: 中國建材檢驗認(rèn)證集團股份有限公司、國民淀粉化學(xué)(上海) 有限公司、

　　北京市建筑材料質(zhì)量監(jiān)督檢驗站、山西三維集團股份有限公司、巴斯夫(中國) 有限公司、天津市科垣新型建材有限公司、塞拉尼斯(中國) 投資有限公司、北京天維寶辰化學(xué)品有限公司、陜西旭泰科技實業(yè)有限公司、陶氏化學(xué)(中國) 有限公司、中國石化集團四川維尼倫廠、美巢集團股份公司、安徽皖維花山新材料有限責(zé)任公司、河南天盛化學(xué)工業(yè)有限公司、秦皇島市勝明新型建筑材料有限公司、石家莊市三友正和建筑材料添加劑有限公司、濮陽市銀泰新型建材有限公司、武漢開普貿(mào)易有限公司。

　　本標(biāo)準(zhǔn)主要起草人：段鵬選、馬晨、徐海濤、王存福、李瑩、朱艷芳、郭玉清、孫玉麗、張曄、李玉海、王義、徐永澤、張吉秀、張亦勍、袁萬明、張經(jīng)甫、鐘興國、許立新、潘曉明、段蘇強、趙靖宇、洪建生、李青。

　　建筑干混砂漿用可再分散乳膠粉

　　1 范圍

　　本標(biāo)準(zhǔn)規(guī)定了建筑干混砂漿用可再分散乳膠粉的術(shù)語和定義、分類、代號和標(biāo)記、要求、試驗方法、

　　檢驗規(guī)則、標(biāo)志、包裝、運輸和貯存、產(chǎn)品隨行文件。

　　本標(biāo)準(zhǔn)適用于以水泥為主要膠凝材料的建筑干混砂漿用可再分散乳膠粉，其他干混砂漿用可再分

　　散乳膠粉可以參照本標(biāo)準(zhǔn)。

　　2 規(guī)范性引用文件

　　下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文

　　件。凡是不注日期的引用文件，其最新版本(包括所有的修改單) 適用于本文件。

　　GB/T 1346 水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時間、安定性檢驗方法

　　GB/T 2419 水泥膠砂流動度測定方法

　　GB/T 6679 固體化工產(chǎn)品采樣通則

　　GB/T 6682—2008 分析實驗室用水規(guī)格和試驗方法

　　GB/T 7531 有機化工產(chǎn)品灼燒殘渣的測定

　　GB 8076—2008 混凝土外加劑

　　GB/T 8077 混凝土外加劑勻質(zhì)性試驗方法

　　GB/T 9267—2008 涂料用乳液和涂料、塑料用聚合物分散體白點溫度和最低成膜溫度的測定

　　GB/T 17671 水泥膠砂強度檢驗方法(ISO 法)

　　JC 209—1996 膨脹珍珠巖

　　JC/T 547—2005 陶瓷墻地磚粘結(jié)劑

　　JC/T 992—2006 墻體保溫用膨脹聚苯乙烯板膠粘劑

　　JGJ 63 混凝土用水標(biāo)準(zhǔn)

　　JGJ/T 70 建筑砂漿基本性能試驗方法標(biāo)準(zhǔn)

　　3 術(shù)語和定義

　　下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。

　　3. 1 干混砂漿 dry-mi xed mortar

　　在專業(yè)生產(chǎn)廠將干燥的原材料按比例混和，運至使用地點，交付后再加水(或配套組分) 拌和使用

　　的砂漿。

　　3. 2 可再分散乳膠粉 redi spersi bl e pol ymer powders

　　由聚合物乳液通過加入其他物質(zhì)改性，經(jīng)噴霧干燥而成，以水作為分散介質(zhì)可再形成乳液，具有

　　可再分散性的聚合物粉末。

　　JC/T XXXXX—20XX

　　4 分類、代號和標(biāo)記

　　4. 1 分類、代號

　　常用的可再分散乳膠粉按聚合物種類進行分類，分類和代號如表 1 所示：

　　表 1 可再分散乳膠粉的分類和代號

　　聚合物種類代號

　　醋酸乙烯酯均聚物 PVAc

　　丙烯酸酯類 AC

　　乙烯-醋酸乙烯酯共聚物 E / VAc

　　醋酸乙烯酯-叔碳酸乙烯酯共聚物 VAc / VeoVa

　　丙烯酸酯-苯乙烯共聚物 A / S

　　苯乙烯-丁二烯共聚物 SBR

　　乙烯-氯乙烯-月桂酸乙烯酯三元共聚物 E / VC/ VL

　　醋酸乙烯酯-乙烯-叔碳酸乙烯酯共聚物 VAc / E / VeoVa

　　醋酸乙烯酯-丙烯酸酯-叔碳酸乙烯酯共聚物 VAc / A/ VeoVa

　　醋酸乙烯酯-乙烯-丙烯酸酯共聚物 VAc / E / A

　　醋酸乙烯酯-乙烯-甲基丙烯酸甲酯共聚物 VAc / E / MMA

　　4. 2 標(biāo)記

　　可再分散乳膠粉按產(chǎn)品名稱、聚合物代號(產(chǎn)品序列號) 和標(biāo)準(zhǔn)號的順序標(biāo)記。

　　示例：以符合 JC/T ×××××—××××，聚合物種類為乙烯-醋酸乙烯酯共聚物，產(chǎn)品序列號為××××的可再分散乳膠粉為

　　例，標(biāo)記如下：

　　可再分散乳膠粉 E / VAc(××××) JC/T ×××××—××××

　　注：產(chǎn)品序列號由可再分散乳膠粉生產(chǎn)廠自行標(biāo)明。

　　5 要求

　　5. 1 一般要求

　　本標(biāo)準(zhǔn)包括的產(chǎn)品不應(yīng)對人體、生物與環(huán)境造成有害的影響，所涉及與使用有關(guān)的安全與環(huán)保要求，

　　應(yīng)符合我國相關(guān)標(biāo)準(zhǔn)和規(guī)范的規(guī)定。

　　5. 2 技術(shù)要求

　　5. 2. 1 可再分散乳膠粉的技術(shù)要求應(yīng)符合表 2 的規(guī)定。

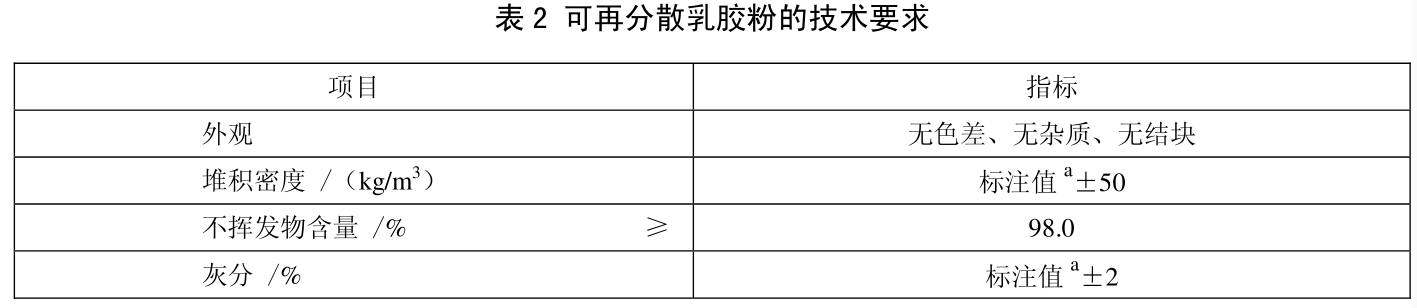

　　表 2 可再分散乳膠粉的技術(shù)要求

　　JC/T XXXXX—20XX

　　6 試驗方法

　　6. 1 試驗條件

　　試驗室溫度 23 ℃ ± 2 ℃，相對濕度 50 % ± 5 %，試驗區(qū)的循環(huán)風(fēng)速小于 0.2 m/s。

　　6. 2 試驗材料及狀態(tài)調(diào)節(jié)

　　6. 2. 1 試驗材料

　　基準(zhǔn)水泥：符合 GB 8076—2008 附錄 A 的要求。

　　標(biāo)準(zhǔn)砂：符合 GB/T 17671 的要求。

　　砂漿拌和用水：符合 JGJ 63 的要求。

　　蒸餾水：符合 GB/T 6682—2008 中 4.3 的要求。

　　混凝土板：符合 JC/T 547—2005 附錄 A 的要求。

　　模塑聚苯板：符合 JC/T 992—2006 附錄 A 的要求。

　　6. 2. 2 狀態(tài)調(diào)節(jié)

　　試驗材料及所用器具應(yīng)在試驗條件下放置 24 h。

　　6. 3 外觀

　　JC/T XXXXX—20XX

　　4用玻璃棒將試樣薄而均勻的覆蓋在干凈的玻璃板表面上，且玻璃板放置于白紙上，目測有無色差、

　　雜質(zhì)和結(jié)塊。

　　6. 4 堆積密度

　　按 JC 209—1996 中 6.1 規(guī)定方法進行。

　　6. 5 不揮發(fā)物含量

　　按 GB/T 8077 中規(guī)定的固體含量測定方法進行。

　　6. 6 灰分

　　按 GB/T 7531 中規(guī)定的灼燒殘渣測定方法進行，灼燒溫度為 650 ℃±25 ℃。

　　6. 7 細(xì)度

　　按 GB/T 8077 中規(guī)定的細(xì)度測定方法進行，篩孔孔徑為 0.150 mm。

　　6. 8 pH 值

　　按附錄 A 中的規(guī)定進行。

　　6. 9 最低成膜溫度

　　按附錄 A 中的規(guī)定進行。

　　6. 10 基準(zhǔn)砂漿與試驗砂漿的制備

　　6. 10. 1 標(biāo)準(zhǔn)篩分砂的制備

　　將一袋(1 350 g ± 5 g) 中國 ISO 標(biāo)準(zhǔn)砂倒入 1.0 mm 方孔篩內(nèi)，進行篩分，結(jié)束后將篩下物攤

　　平再進行下一袋的篩分。

　　6. 10. 2 砂漿攪拌方法

　　稱取一定量的水倒入符合 GB/T 17671 規(guī)定的攪拌鍋中，隨后加入基準(zhǔn)砂漿或試驗砂漿，把攪拌鍋

　　放在固定架上的固定位置; 立即開動攪拌機，低速攪拌 1 min 后停拌 90 s，用鏟刀刮掉粘附在攪拌葉

　　和攪拌鍋內(nèi)壁上的砂漿，并用鏟刀手動攪拌 3 次，將其堆積于攪拌鍋中間，然后再低速攪拌 1 min 停

　　止。停機以后，將攪拌鍋從攪拌機上拿下，砂漿用鏟刀攪拌 10 次，備用。

　　6. 10. 3 標(biāo)準(zhǔn)流動度需水量

　　按本標(biāo)準(zhǔn) 6.10.2 規(guī)定的方法攪拌基準(zhǔn)砂漿和試驗砂漿。

　　按 GB/T 2419 規(guī)定的方法檢驗砂漿流動度，砂漿流動度達(dá)到 170 mm ± 5 mm 的用水量分別為

　　基準(zhǔn)砂漿和試驗砂漿的標(biāo)準(zhǔn)流動度需水量。

　　6. 10. 4 基準(zhǔn)砂漿和試驗砂漿的制備

　　a) 基準(zhǔn)砂漿的配制

　　稱量基準(zhǔn)水泥 450 g ±2 g、標(biāo)準(zhǔn)篩分砂 1 350 g ±5 g，預(yù)混均勻。

　　按本標(biāo)準(zhǔn) 6.10.3 確定基準(zhǔn)砂漿的標(biāo)準(zhǔn)流動度需水量。

　　JC/T XXXXX—20XX

　　將按標(biāo)準(zhǔn)流動度需水量稱量的水加至攪拌鍋內(nèi)，隨后加入預(yù)混均勻的基準(zhǔn)砂漿，攪拌方法按本標(biāo)準(zhǔn)

　　6.10.2 進行，制得的基準(zhǔn)砂漿備用。

　　b) 試驗砂漿的配制

　　稱量基準(zhǔn)水泥 450 g ±2 g、標(biāo)準(zhǔn)篩分砂 1 350 g ±5 g、可再分散乳膠粉 45 g ± 0.1 g，預(yù)混均勻。

　　按本標(biāo)準(zhǔn) 6.10.3 確定試驗砂漿的標(biāo)準(zhǔn)流動度需水量。

　　將按標(biāo)準(zhǔn)流動度需水量稱量的水加至攪拌鍋內(nèi)，隨后加入預(yù)混均勻的試驗砂漿，攪拌方法按本標(biāo)準(zhǔn)

　　6.10.2 進行，制得的試驗砂漿備用。

　　6. 11 基準(zhǔn)砂漿及試驗砂漿凝結(jié)時間差

　　按 GB/T 1346 中規(guī)定的凝結(jié)時間測定方法，分別測定按本標(biāo)準(zhǔn) 6.10.4 制備的基準(zhǔn)砂漿和試驗砂漿

　　的初、終凝時間。

　　初、終凝時間差按式(1) 和(2) 計算：

　　△ T i = T i2 —T i1……………………(1)

　　式中： △ T i ——初凝時間差的數(shù)值，單位為分鐘(min);

　　T i1 —— 基準(zhǔn)砂漿初凝時間的數(shù)值，單位為分鐘(min);

　　T i2 —— 試驗砂漿初凝時間的數(shù)值，單位為分鐘(min)。

　　△ T f = T f2 —T f1……………………(2)

　　式中： △ T f ——終凝時間差的數(shù)值，單位為分鐘(min);

　　T f1 —— 基準(zhǔn)砂漿終凝時間的數(shù)值，單位為分鐘(min);

　　T f2 —— 試驗砂漿終凝時間的數(shù)值，單位為分鐘(min)。

　　6. 12 抗壓強度比

　　按 GB/T 17671 中規(guī)定的抗壓強度測定方法，分別測定按本標(biāo)準(zhǔn) 6.10.4 制備的基準(zhǔn)砂漿和試驗砂

　　漿的抗壓強度。

　　試件養(yǎng)護按照本標(biāo)準(zhǔn) 6.1 規(guī)定進行， 28 d 齡期時進行抗壓強度測定。

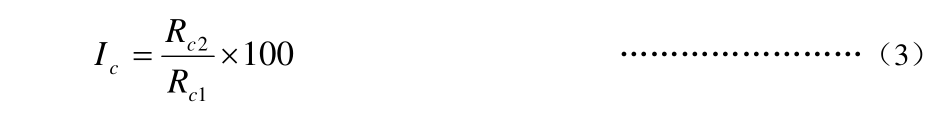

　　抗壓強度比按式(3) 計算：

　　式中： I c ——抗壓強度比的數(shù)值，以百分?jǐn)?shù)表示(%);

　　R c1 ——基準(zhǔn)砂漿 28 d 抗壓強度的數(shù)值，單位為兆帕(MPa);

　　R c2 ——試驗砂漿 28 d 抗壓強度的數(shù)值，單位為兆帕(MPa)。

　　6. 13 拉伸粘結(jié)強度比(與混凝土板)

　　按 JC/T 992—2006 附錄 A 中的規(guī)定方法，用符合本標(biāo)準(zhǔn) 6.2.1 的混凝土板作為試板，分別測定按

　　本標(biāo)準(zhǔn) 6.10.4 制備的基準(zhǔn)砂漿和試驗砂漿的原強度、耐水強度和耐凍融強度。

　　試件養(yǎng)護按照本標(biāo)準(zhǔn) 6.1 規(guī)定進行。

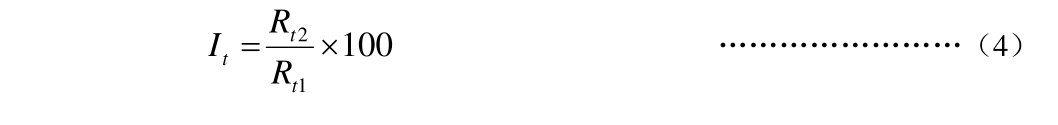

　　原強度比按式(4) 計算：

　　式中： I t ——拉伸粘結(jié)原強度比的數(shù)值，以百分?jǐn)?shù)表示(%);

　　R t1 ——基準(zhǔn)砂漿拉伸粘結(jié)原強度的數(shù)值，單位為兆帕(MPa);

　　JC/T XXXXX—20XX

　　R t2 ——試驗砂漿拉伸粘結(jié)原強度的數(shù)值，單位為兆帕(MPa)。

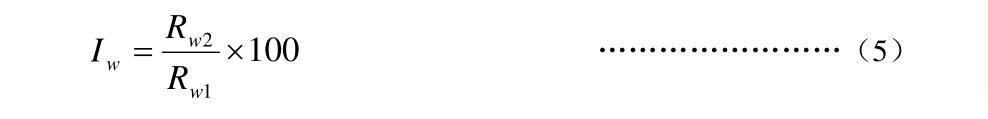

　　耐水強度比按式(5) 計算：

　　式中： I w ——耐水拉伸粘結(jié)強度比的數(shù)值，以百分?jǐn)?shù)表示(%);

　　R w1 ——基準(zhǔn)砂漿耐水拉伸粘結(jié)強度的數(shù)值，單位為兆帕(MPa);

　　R w2 ——試驗砂漿耐水拉伸粘結(jié)強度的數(shù)值，單位為兆帕(MPa)。

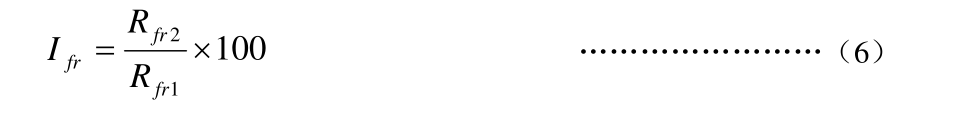

　　耐凍融強度比按式(6) 計算：

　　式中： I fr ——耐凍融拉伸粘結(jié)強度比的數(shù)值，以百分?jǐn)?shù)表示(%);

　　R fr1 ——基準(zhǔn)砂漿耐凍融拉伸粘結(jié)強度的數(shù)值，單位為兆帕(MPa);

　　R fr2 ——試驗砂漿耐凍融拉伸粘結(jié)強度的數(shù)值，單位為兆帕(MPa) 。

　　6. 14 拉伸粘結(jié)強度(與模塑聚苯板)

　　按 JC/T 992—2006 附錄 A 中規(guī)定的方法，測定按本標(biāo)準(zhǔn) 6.10.4 制備的試驗砂漿與模塑聚苯板的

　　原強度、耐水強度和耐凍融強度。

　　6. 15 收縮率

　　按 JGJ/T 70 中規(guī)定的收縮試驗方法，測定并計算按本標(biāo)準(zhǔn) 6.10.4 制備的試驗砂漿的 28 d 的收縮

　　率。

　　7 檢驗規(guī)則

　　7. 1 組批與取樣

　　7. 1. 1 組批

　　同一型號產(chǎn)品以 10 t 為一批，不足 10 t 時亦按一批計。日產(chǎn)量小于 10 t 時，以每日的產(chǎn)量為一批。

　　7. 1. 2 取樣

　　每一批為一個取樣單位，按 GB/T 6679 中規(guī)定的采樣方法進行取樣。使用取樣器從包裝袋上部插

　　入 200 mm ～ 300 mm 深，每袋等量取樣，取樣總量不少于 1 000 g。

　　7. 1. 3 留樣

　　每一批號取得的試樣應(yīng)充分拌勻，分為兩等份，分別保存在干燥、密封的容器中。一份試樣按本標(biāo)

　　準(zhǔn)規(guī)定的項目和方法進行檢驗; 另一份留樣，以備復(fù)檢和仲裁。

　　7. 2 出廠檢驗

　　出廠檢驗項目為：外觀、堆積密度、不揮發(fā)物含量、灰分、細(xì)度、 pH 值、拉伸粘結(jié)強度比(與混

　　凝土板)。

　　JC/T XXXXX—20XX

　　7. 3 型式檢驗

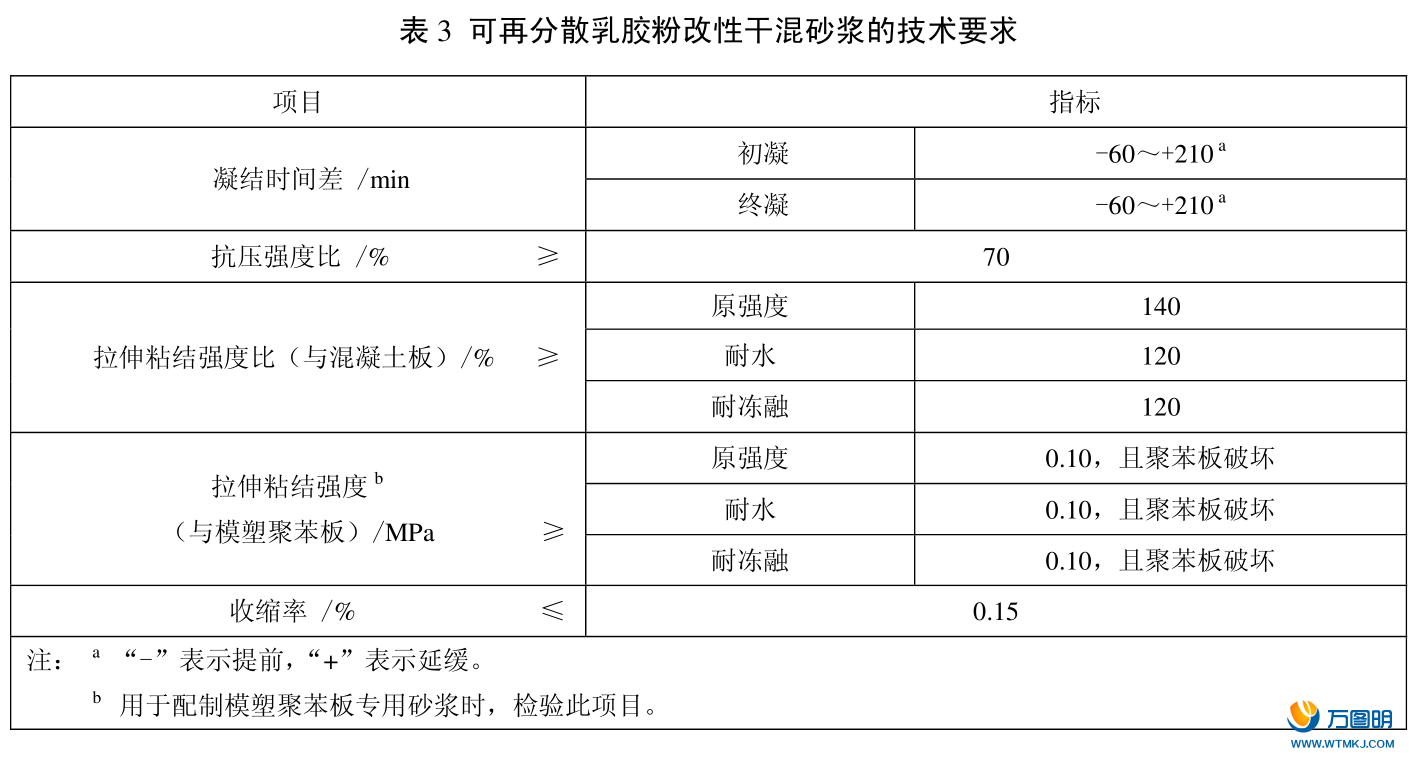

　　型式檢驗項目包括表 2、表 3 規(guī)定的全部技術(shù)要求。

　　有下列情況之一時，應(yīng)進行型式檢驗：

　　a) 新產(chǎn)品投產(chǎn)或老產(chǎn)品轉(zhuǎn)廠生產(chǎn)的試制定型鑒定時;

　　b) 原材料、配方或工藝發(fā)生變化時;

　　c) 正常生產(chǎn)時，每年進行一次;

　　d) 產(chǎn)品停產(chǎn)三個月以上恢復(fù)生產(chǎn)時;

　　e) 出廠檢驗結(jié)果與上次型式檢驗結(jié)果有較大差異時。

　　7. 4 判定規(guī)則

　　7. 4. 1 出廠檢驗

　　經(jīng)檢驗，全部檢驗項目合格，則判定該批產(chǎn)品為合格品。若有指標(biāo)不合格時，則判定該批產(chǎn)品為不

　　合格品。

　　7. 4. 2 型式檢驗

　　經(jīng)檢驗，全部檢驗項目合格，則判定該批產(chǎn)品為合格品。若有指標(biāo)不合格時，應(yīng)對同一批產(chǎn)品的不

　　合格項目加倍取樣進行復(fù)檢，如該項指標(biāo)仍不合格，則判定該產(chǎn)品為不合格品。

　　8 標(biāo)志、包裝、運輸和貯存

　　8. 1 標(biāo)志

　　產(chǎn)品外包裝上應(yīng)該包括：

　　a) 生產(chǎn)廠名、地址;

　　b) 商標(biāo);

　　c) 產(chǎn)品標(biāo)記;

　　d) 產(chǎn)品凈重;

　　e) 生產(chǎn)日期與批號;

　　f) 貯存與運輸注意事項;

　　g) 貯存期。

　　8. 2 包裝

　　產(chǎn)品宜采用帶有塑料內(nèi)襯的防潮型復(fù)合袋包裝。

　　8. 3 運輸

　　在運輸、裝卸時，應(yīng)避免不同編號的產(chǎn)品混裝，不得扔摔、擠壓，保持包裝完好無損。運輸過程中

　　應(yīng)避免日曬雨淋。

　　8. 4 貯存

　　應(yīng)按生產(chǎn)批號分類貯存，貯存場地應(yīng)干燥、通風(fēng)、防潮、防雨、防曬。貯存期從生產(chǎn)日期算起，

　　企業(yè)根據(jù)產(chǎn)品性能自行規(guī)定，并在包裝標(biāo)志上明示。

　　JC/T XXXXX—20XX

　　9 產(chǎn)品隨行文件

　　9. 1 產(chǎn)品合格證

　　產(chǎn)品合格證應(yīng)于產(chǎn)品交付時提供，產(chǎn)品合格證應(yīng)包括以下內(nèi)容：

　　a) 產(chǎn)品名稱、標(biāo)準(zhǔn)號;

　　b) 產(chǎn)品生產(chǎn)日期;

　　c) 產(chǎn)品標(biāo)記;

　　d) 檢驗部門印章、檢驗人員代號;

　　e) 生產(chǎn)商名稱。

　　9. 2 產(chǎn)品使用說明書

　　產(chǎn)品使用說明書應(yīng)于產(chǎn)品交付時提供，產(chǎn)品使用說明書應(yīng)包括以下內(nèi)容：

　　a) 產(chǎn)品用途及使用范圍;

　　b) 產(chǎn)品性能特點;

　　c) 產(chǎn)品使用方法及注意事項;

　　d) 產(chǎn)品貯存要求及貯存期;

　　e) 安全及其他注意事項。

　　JC/T XXXXX—20XX

　　A A

　　附錄 A

　　(規(guī)范性附錄)

　　pH 值和最低成膜溫度測定方法

　　A. 1 pH值的測定

　　A. 1. 1 儀器

　　A. 1. 1. 1 酸度計：測量精度為 0.1 pH 單位，有玻璃電極和甘汞電極并帶有溫度補償功能。

　　A. 1. 1. 2 恒溫水浴：溫度控制在 25 ℃±1 ℃。

　　A. 1. 1. 3 天平：精確至 0.01 g。

　　A. 1. 2 試劑

　　A. 1. 2. 1 蒸餾水：新煮沸，無二氧化碳。

　　A. 1. 2. 2 pH 標(biāo)準(zhǔn)緩沖溶液： pH分別為 4.01、 6.89 和 9.18(25 ℃) 的標(biāo)準(zhǔn)緩沖溶液。

　　A. 1. 3 試驗方法

　　A. 1. 3. 1 取三個試樣，每個試樣取 20 g 溶于約 80 ml 蒸餾水中形成水分散體。

　　A. 1. 3. 2 根據(jù)酸度計的說明書浸泡玻璃電極并用標(biāo)準(zhǔn)緩沖溶液對儀器進行校準(zhǔn)。

　　A. 1. 3. 3 用量筒量取約 50 ml 水分散體傾入燒杯中作為待測試樣。

　　A. 1. 3. 4 將裝有試樣的燒杯放入 25 ℃ ± 1 ℃ 的恒溫水浴中，當(dāng)待測試樣溫度和恒溫水浴的溫度達(dá)

　　到平衡后，將用蒸餾水沖洗過并用柔軟的吸水紙擦干的電極插入燒杯，攪拌穩(wěn)定后進行測定，連續(xù)三次

　　測定結(jié)果不變時，為 pH 測定值，其值取到小數(shù)點后第一位。

　　A. 1. 3. 5 按同樣的步驟對其余兩個樣品的 pH 值進行測定，如果三個樣品的 pH 值的差大于 0.3，則

　　應(yīng)重新取三個試樣再次測定，直到 pH 值的差值不大于 0.3 為止。

　　A. 1. 3. 6 測量完畢必須立即用蒸餾水仔細(xì)將電極清理干凈后放置于電極補充液中保存。(注意：電極不

　　能長時間浸泡在蒸餾水中)

　　A. 1. 4 結(jié)果表示

　　取三個試樣的 pH 值的算術(shù)平均值，其結(jié)果精確到 0.1。

　　A. 2 最低成膜溫度的測定

　　A. 2. 1 原理

　　在一個合適的溫度梯度下，用干燥的氣流干燥可再分散乳膠粉水分散體，即可測出聚合(形成連續(xù)

　　透明薄膜) 和未聚合(不透明或未成膜) 這個交界點的溫度，即為試樣的最低成膜溫度。

　　JC/T XXXXX—20XX

　　A. 2. 2 儀器和設(shè)備

　　A. 2. 2. 1 高速分散機。

　　A. 2. 2. 2 天平：精確至 0.01 g。

　　A. 2. 2. 3 最低成膜溫度測定儀。

　　A. 2. 3 試驗用水

　　符合 GB/T 6682—2008 中 4.3 的要求。

　　A. 2. 4 測試方法

　　A. 2. 4. 1 分散體的配制

　　將 50 ml 蒸餾水倒入燒杯中，用攪拌機以小于 100 r/min 低速攪拌，同時慢慢倒入 50 g 待檢測的

　　可再分散乳膠粉，倒入完畢后將攪拌機轉(zhuǎn)速調(diào)至 300 r/min ～ 500 r/min，攪拌 15 min 后停機，靜置

　　消泡后備用。測定前用小于 100 r/min 低速再攪拌 3 min。

　　A. 2. 4. 2 最低成膜溫度測定

　　按照 GB/T 9267—2008 中規(guī)定的方法進行測試。

建筑干混砂漿用可再分散乳膠粉JCT 2189—2013 最新評論:

下一篇：纖維素醚對混合骨料砌筑砂漿性能的影響上一篇：聚乙烯醇對瓷磚粘結(jié)劑性能的影響比較

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

聚乙烯醇粉末廠家聚乙烯醇粉末
德國瓦克乳膠粉可再分散瓦克328乳

德國瓦克乳膠粉可再分散瓦克328乳
聚丙烯纖維實心聚丙烯纖維純聚丙

聚丙烯纖維實心聚丙烯纖維純聚丙

防腐保溫	北京防火門	上海亞克力板	建筑結(jié)構(gòu)設(shè)計優(yōu)化公司	佛山鋁方通	羥丙基甲基纖維素	皇室啡	無錫物資回收	德國瓦克乳膠粉
高嶺土	云母片

建筑干混砂漿用可再分散乳膠粉JCT 2189—2013

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

德國瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實心聚丙烯纖維純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

建筑干混砂漿用可再分散乳膠粉JCT 2189—2013

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家 聚乙烯醇粉末

德國瓦克乳膠粉 可再分散瓦克328乳

聚丙烯纖維 實心聚丙烯纖維 純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

聚乙烯醇粉末廠家聚乙烯醇粉末

德國瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實心聚丙烯纖維純聚丙
