熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
1 JS防水涂料的性能及特點(diǎn)[1]
1.1 JS防水涂料的性能
JS防水涂料是將一定比例的有機(jī)聚合物乳液(如丙烯酸酷乳液、乙烯一醋酸乙烯乳液、丁苯膠乳及各種助劑組成)和無機(jī)粉料(如高鋁高鐵水泥、石英粉及添加劑等)均勻共混攪拌，經(jīng)無機(jī)粉料的水化反應(yīng)以及水性乳液交聯(lián)固化復(fù)合形成高強(qiáng)堅韌的防水涂膜。由于是由有機(jī)材料和無機(jī)材料復(fù)合而成，該涂膜兼有了這2類材料的優(yōu)點(diǎn)，即具有彈性高、延伸率大、耐久性和耐水性好的特點(diǎn)。
1.2 JS防水涂料的特點(diǎn)
JS防水涂料因原料選材和配方設(shè)計機(jī)理的獨(dú)特，形成了該涂料獨(dú)有的性能特點(diǎn)。其主要特點(diǎn)為:(1)能在潮濕或干燥的多種材質(zhì)的基面上直接施工;(2)對基層的微裂縫追隨性強(qiáng)，
涂層堅韌高強(qiáng);(3)涂層耐水性、耐候性、耐久性優(yōu)異;(4)可添加顏料，以形成彩色涂層;(5)無毒、無害、無污染、施工簡單，工期短;(6)與外層水泥砂漿及各種粘結(jié)材料結(jié)合牢固。
2 JS防水涂料在工程上的應(yīng)用[3]

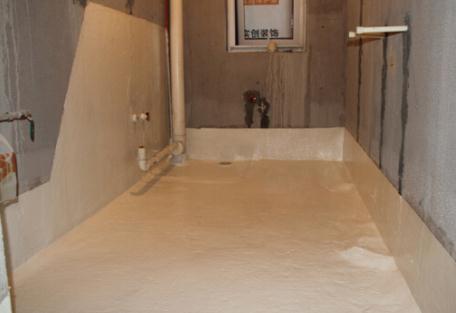

2.1 廁浴、廚房間防水
廁浴、廚房間如果不作防水設(shè)防，一旦發(fā)生滲漏水對高檔裝飾的損壞將是嚴(yán)重的。因節(jié)點(diǎn)多、管道多，用卷材防水顯然不合適，涂料防水是最適宜的。但傳統(tǒng)的一些防水涂料均要求具有干燥的基層，而且容易剝落或有污染。因此，廁浴、廚房間選擇JS防水涂料是較理想的。
2.2 外墻防水補(bǔ)漏
近年來，建筑物外墻滲漏水己成為嚴(yán)重的質(zhì)量通病，尤其是沿海高層建筑以及條型面磚外墻的滲漏水已嚴(yán)重影響到人們的生活、工作;墻面及室內(nèi)空氣的潮濕使霉菌繁殖，既會造成室內(nèi)物體霉變，又惡化居住環(huán)境，影響人體健康，并對高檔裝飾造成極大損失，但至今未找到合適的外墻面防水涂料。JS防水涂料既有較大韌性、又有很高的粘結(jié)性，涂層又可以做得很薄。在墻體材料為空心磚、輕質(zhì)墻體、多孔材料及當(dāng)?shù)鼗撅L(fēng)壓不大于0.6 kPa的條件下，一般的工業(yè)與民用建筑外墻面上涂刷厚涂膜就有較好的效果。經(jīng)調(diào)整配比，還可做為面磚粘結(jié)層，其防水效果更佳。目前，用它來修補(bǔ)條型面磚勾縫漏水也獲得了良好的防水效果。
2.3 坡瓦屋面防水
目前，建筑屋面常以坡瓦面作為檐口、頂部的裝飾，即在現(xiàn)澆混凝土面上貼波型瓦或瓷磚作為飾面，因常不做防水設(shè)防，發(fā)現(xiàn)滲漏往往很難處理。由于JS防水涂料既適應(yīng)復(fù)雜不平整基層，粘結(jié)力又強(qiáng)，耐候性好，不會發(fā)生下滑現(xiàn)象，非常適合坡屋面防水。
2.4 屋面天溝、女兒墻、壓頂?shù)姆浪?span style="display:none">oLd膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬圖明科技有限公司
目前，剛性細(xì)石混凝土防水和卷材防水屋面的天溝、女兒墻、壓頂大多由于剛性防水層開裂、卷材防水搭接口多，可靠性差。JS防水涂料很適用于天溝、女兒墻、壓頂?shù)炔课坏姆浪?，涂層摻人一定顏色刷成彩色防水層，還能美化屋面環(huán)境。
2.5 地下工程和儲液池工程防水
地下建筑和儲液池均以結(jié)構(gòu)本體混凝土自防水為主并作輔助防水，輔助防水宜用柔性材料作迎水面設(shè)防。結(jié)構(gòu)混凝土剛性好，受溫差變形小，但毛細(xì)孔和混凝土干縮會產(chǎn)生裂縫導(dǎo)致滲漏，J5防水涂料的延伸性、防滲性和耐水性完全能滿足技術(shù)要求。同時地下工程和儲液池混凝土拆?；蛘移綄佑步Y(jié)后就可以立即進(jìn)行涂敷施工，可大大加快施工進(jìn)度。由于該防水涂料無毒、無臭、不污染環(huán)境，也很適用于水池內(nèi)的防水。
3 JS防水涂料用乳液的選擇
乳液的品種、性能及用量對涂膜性能起決定性作用。正確選擇乳液的品種，對JS防水涂料的配制非常重要。在選擇乳液時，必須遵循下列基本規(guī)律。
3.1 乳液的選擇
3.1.1 根據(jù)聚合物的玻璃化溫度來選擇乳液
聚合物物理性能對硬化后JS防水涂料性能有重要影響。用于JS防水涂料乳液的典型物理特性是其玻璃化溫度，當(dāng)溫度高于Tg時，材料行為類似橡膠，受載時產(chǎn)生彈性變形;
當(dāng)溫度低于Tg時，材料行為像玻璃易于產(chǎn)生脆性破壞。熱固性聚合物Tg值相對較高，彈性體聚合物T9值較低，熱塑性聚合物居于兩者之間。用于JS防水涂料的聚合物乳液搶值的重要
意義在于其彈性或塑性將對防水涂料的性能產(chǎn)生影響氣
3.1.2 根據(jù)果合物的最低成膜溫度來選擇乳液
聚合物的另一個特征是其最低成膜溫度，它是聚合物形成連續(xù)膜的最低溫度。如果水泥水化溫度低于該值，所供給的能量不足以開始成膜，這時聚合物將以間斷的顆粒形式存在于防水涂料中。只有當(dāng)水泥水化溫度高于乳液的最低成膜溫度，乳液才可以形成均勻膜結(jié)構(gòu)分布于水化產(chǎn)物之間，才能在有應(yīng)力時起到架橋作用，有效吸收和傳遞能量，從而抑制裂縫的形成和擴(kuò)展。用于JS防水涂料的聚合物乳液其最低成膜溫度應(yīng)比養(yǎng)護(hù)溫度低氣。
3.1.3 根據(jù)聚合物的離子穩(wěn)定性來選擇乳液
水泥在水化過程中形成的水化物常含有活潑的Ce,Al''等離子，聚合物乳液必須具有很高的離子穩(wěn)定性，否則，聚合物乳液會因破乳而失效。因此，JS防水涂料用聚合物乳液的
離子穩(wěn)定性要高。這可以在乳液聚合過程中，通過控制陰離子表面活性劑和非離子表面活性劑的配比來達(dá)到。一般來說，在乳液聚合過程中，陰離子表面活性劑通常能夠提高聚合物乳液的機(jī)械穩(wěn)定性，而非離子表面活性劑能夠提高乳液的化學(xué)穩(wěn)定性。因此，防水涂料用聚合物乳液中，通常都含有適量的非離子表面活性劑。
3.2 不同類型乳液的選用
3.2.1 根據(jù)涂膜的粘結(jié)性、致密性和耐水性來選擇乳液
JS防水涂料可分為2類:一類是非反應(yīng)型的聚合物，如氯丁膠乳、丁基膠乳、醋酸乙烯共聚乳液等，在復(fù)合材料結(jié)構(gòu)中，聚合物成膜覆蓋于水泥膠凝體表面或水泥水化物填充于聚合物網(wǎng)絡(luò)之間，有機(jī)物和無機(jī)物僅為惰性的、機(jī)械的相互填充。這種類型的防水涂料，涂膜的粘結(jié)性、致密性和耐水性相對較差。另一類則是反應(yīng)型的聚合物，有2種反應(yīng)形式:一種是聚合物之間(或與硬化劑)的交聯(lián)固化反應(yīng)，從而形成大分子;另一種是聚合物活性基團(tuán)與水泥水化產(chǎn)物之間發(fā)生了化學(xué)反應(yīng)，形成以化學(xué)鍵結(jié)合的界面結(jié)構(gòu)，通過界面增強(qiáng)提高材料的性能。通過適當(dāng)?shù)母男怨に?，可大大加?qiáng)聚合物與水泥水化產(chǎn)物的化學(xué)結(jié)合。
研究表明:改性丙烯酸共聚乳液可與水泥水化生成的Ca(OH):發(fā)生化學(xué)反應(yīng)，生成離子鍵結(jié)合的大分子網(wǎng)絡(luò)交織結(jié)構(gòu)，且隨著水化齡期的延長，水化程度越高，這種反應(yīng)生成物的量就越大。含有一COOH等官能團(tuán)的聚合物，能與水泥水化產(chǎn)物中的Ca'+發(fā)生作用，從而顯著提高材料的強(qiáng)度和耐水性，所以國外將其稱為反應(yīng)型JS防水涂料.
3.2.2 根據(jù)氣候條件來選擇乳液
氣候條件的不同對JS防水涂料的低溫柔性要求也不同。例如在我國南方地區(qū)的屋面防水耐低溫-10℃可以滿足要求，而在北方地區(qū)要求耐低溫-20℃才可以滿足屋面防水要求t6l。一般地，在南方地區(qū)is防水涂料用聚合物乳液的玻璃化溫度要高于北方地區(qū)。
3.2.3 從乳液的單體分析來選用乳液
丙烯酸醋乳液從單體結(jié)構(gòu)來看，其耐水性、耐候性和柔韌性都較好;而VAE乳液從單體組成來看，因其含有85%左右的醋酸乙烯，分子極性相對較大，耐水性較差。所以單從單體組成的角度來分析，丙烯酸醋類乳液做防水涂膜要比VAE乳液做防水涂膜在耐水性、耐候性等方面更具有一定的優(yōu)勢。
3.2.4 根據(jù)乳液與水泥所起的作用點(diǎn)來選用乳液
丙烯酸醋類乳液本身軟，其伸長率大、活性基團(tuán)少，與水泥的作用點(diǎn)也少，所以可多用水泥等粉料。其缺點(diǎn)是比較難做到2.0 MPa以上的拉伸強(qiáng)度，同時斷裂伸長率難達(dá)到200%以上;也正因為活性基團(tuán)少，與水泥的作用點(diǎn)不多，所以不適合用作高強(qiáng)度的剛性防水涂料。而VAE乳液采用大量聚乙烯醇作保護(hù)體，再加上醋酸乙烯本身的活性，同水泥的作用點(diǎn)多，所以生產(chǎn)廠家均采用減少水泥等填料的配方來作彈性水泥基防水涂料。
3.2.5 根據(jù)1S防水涂料的不同使用部位來選用乳液
JS防水涂料使用部位不同，其選用的乳液也不同。例如屋面防水涂料必須具有優(yōu)異的耐紫外線老化性能，而耐水性要求相對較低，但必須滿足間歇耐水、抗積水要求;而廁衛(wèi)間防水涂料，一般對耐紫外線抗老化無要求，但耐水性必須滿足間歇耐水、較高的耐水性。丙烯酸醋聚合物乳液的分子中不含C=C不飽和鍵，分子相對穩(wěn)定，不易受外界熱能、紫外線、臭氧干擾而斷裂降解造成材料老化，而水泥水化產(chǎn)物也具有優(yōu)越的抗老化性能。而VAE乳液為線形高分子材料，分子中不含活性官能團(tuán)，交聯(lián)比較困難，導(dǎo)致分子鍵能較低，在受熱或紫外線照射等外界能量作用下，部分分子鍵易斷裂，造成分子降解，使涂膜變脆、發(fā)硬以致破裂，因而其耐紫外抗老化性能較差。而且醋酸乙烯結(jié)構(gòu)因極性較強(qiáng)，造成耐堿性差。
3.3 不同牌號乳液的選用
同一大類不同牌號的1S防水涂料其品質(zhì)各不相同，選用不同特點(diǎn)的乳液品種也非常重要。例如廣東粵新化工廠生產(chǎn)的YX-400,YX-500，是同一類型、同一生產(chǎn)廠家的2個不同牌號的丙烯酸酷乳液，它們與市場上某些乳液產(chǎn)品相比，其活性助劑有所不同。市場上某些乳液產(chǎn)品主要是采用酸類單體為活性體，所以在配制涂料產(chǎn)品時，要用氨水或有機(jī)氨來調(diào)成偏堿性，否則其涂料產(chǎn)品對水泥、砂石等填充料的分散效果不好。而且高分子也是靠一Coo一基同水化水泥起作用，高分子聚合物乳液中，-Coo一基團(tuán)有很大部分是伸向乳液顆粒里面，而不是水相，通過加堿中和可以提高其親水性，使部分轉(zhuǎn)相伸展到接觸水相，這也是含一coo一的乳液在調(diào)節(jié)pH值后穩(wěn)定性會更好的原因。-Coo一伸展到水相同水泥的作用機(jī)會就加強(qiáng)，只有合適的作用點(diǎn)才會同水泥等填充料混合后形成具有較高強(qiáng)度又有較好伸長率的柔性15防水涂料。但酸類單體是一種活性比較強(qiáng)的物質(zhì)，同水泥作用力比較強(qiáng)，不能用的太多，否則同水泥混合易成剛性體
而且這種乳液的最大缺點(diǎn)是伸展在乳液顆粒內(nèi)的一C00一因其是親水性基團(tuán)，隨著時間的推移，-C00一會慢慢轉(zhuǎn)向伸展到水相。這些轉(zhuǎn)向伸展在柔性水泥成型過程中與水泥的作用機(jī)會就增大。YX-400乳液就是在此理論基礎(chǔ)上產(chǎn)生的，在研制過程中，選用了一些活性較小的助劑，而且這些活性基團(tuán)在聚合物乳液中的分布是穩(wěn)定的。這些基團(tuán)不會隨著時間的推移而改變其伸展方向，也就是不會隨著貯存時間的延長，改變?nèi)橐和嘧饔玫拇笮。膊挥谜{(diào)節(jié)pH值來調(diào)整其活性。YX-400乳液其本身與水泥、砂石等的配伍性能也很好，用此乳液按相同配方來配制柔性水泥涂料產(chǎn)品，同市場上某些乳液產(chǎn)品相比較，其斷裂伸長率和拉伸強(qiáng)度都接近，而且其與水泥的作用點(diǎn)多，所以在耐水、耐酸等方面都體現(xiàn)出了更好的性能。而YX-500乳液則是在YX-400乳液的基礎(chǔ)上，通過增強(qiáng)與水泥作用點(diǎn)而研制的。YX-500乳液與YX-400乳液雖然加的水泥量少，但作用點(diǎn)多，所以在耐水、耐酸等方面都能體現(xiàn)出更好的性能。由此可見，同一廠家的不同牌號的產(chǎn)品，也需要進(jìn)行詳細(xì)的了解、比較，有時需要進(jìn)行材料實(shí)驗，才能看出不同牌號產(chǎn)品的優(yōu)勢。從而根據(jù)防水工程的不同需要來正確選用適當(dāng)?shù)娜橐号渲?S防水涂料。
4 結(jié)語
JS防水涂料防水效果突出、工期短、成本較低，且使用方便安全，受到建設(shè)管理部門和建設(shè)設(shè)計、施工單位的普遍歡迎。一種性能良好的1S防水涂料，在于正確選擇聚合物乳液、水泥、助劑及施工工藝。加強(qiáng)對JS防水涂料的研究、總結(jié)及施工應(yīng)用實(shí)踐，該材料將會得到更加合理的應(yīng)用。
「可再分散乳膠粉」聚合物水泥防水涂料的應(yīng)用及其乳液選擇 最新評論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場村北區(qū)44號
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
