當(dāng)前位置：首頁(yè) > 技術(shù)服務(wù) > 技術(shù)問(wèn)題

韓國(guó)行業(yè)規(guī)范水泥系自流平砂漿

來(lái)源：查看手機(jī)網(wǎng)址

掃一掃!

瀏覽：發(fā)布日期：2019年08月21日 09:32:44【大中小】

　　1 適用范圍：本規(guī)范規(guī)定以水泥及無(wú)機(jī)質(zhì)細(xì)集料為主材，主要用于建筑物地面美容用，具有自我水平性[1]的自流平砂漿。

　　注[1] 當(dāng)砂漿倒在表面時(shí)，發(fā)揮其自我平面化能力。

　　附注：本規(guī)定中{}內(nèi)的單位及數(shù)值以不同于標(biāo)準(zhǔn)單位作為參考用。

　　2 引用規(guī)范：附表1中所提規(guī)范作為本規(guī)范的組成部分引用于本規(guī)范，這些規(guī)范應(yīng)為其最新版本。

　　3 種類(lèi)：水泥系自流平砂漿的種類(lèi)按其用途有以下劃分

　　一般用：office building、百貨店、展示廳、微機(jī)室、公寓等一般建筑物的走廊、地面邊緣處及公寓。一般住宅地面的最終抹面等居住用地面的最終抹面時(shí)，用于其水平調(diào)整施工部分。

　　行業(yè)用：工廠、地下停車(chē)場(chǎng)、物流倉(cāng)庫(kù)等需要高耐久性及平滑性的行業(yè)用建筑物地面的最終抹面材料。

　　4 品質(zhì)：以下是自流平砂漿的品質(zhì)

　　自流平砂漿生產(chǎn)后在封閉狀態(tài)，溫度5—35℃，濕度75%以下，不被陽(yáng)光直射場(chǎng)所內(nèi)保存6個(gè)月，需無(wú)明顯品質(zhì)變化。

　　自流平砂漿需以下的方法進(jìn)行試驗(yàn)。需滿足表1的規(guī)定。

　　表1 自流平砂漿的品質(zhì)基準(zhǔn)

項(xiàng)目	流動(dòng)度 mm	凝結(jié)時(shí)間		抗折強(qiáng)度 N/mm² {kgf/cm²}	抗壓強(qiáng)度 N/mm² {kgf/cm²}	粘結(jié)強(qiáng)度 N/mm² {kgf/cm²}	耐沖擊性（抗）	長(zhǎng)度變化率 %	耐磨性 mg/ cm²
		初凝	終凝
一般用	180 以上	1小時(shí)以上	15小時(shí)以內(nèi)	——	20｛204｝以上	0.8｛8.2｝以上	無(wú)分離及脫落	±0.05	——
行業(yè)用	190 以上			6.0｛61.2｝以上	28｛285｝以上	1.2｛12.2｝以上			0.15以下

　　

5 組成材料

　　水泥：所用水泥需滿足KS L 5201或KS L 5204規(guī)定的波特蘭水泥和KS L 5205規(guī)定的耐火用鋁酸鹽水泥。

　　骨料：骨料需是有耐久性的無(wú)機(jī)系，若與結(jié)合材料混合使用時(shí)需無(wú)不良反應(yīng)。

　　混合材料：當(dāng)選用膨脹劑，增料劑，降泡劑等混合材料時(shí)需選用隨時(shí)間推移對(duì)產(chǎn)品品質(zhì)不產(chǎn)生明顯變化的材料。

　　液相樹(shù)脂：用在自流平砂漿的液相樹(shù)脂需是隨時(shí)間推移對(duì)產(chǎn)品品質(zhì)不產(chǎn)生明顯變化的材料。

　　6 制造：水泥系自流平砂漿由生產(chǎn)單位進(jìn)行原材料調(diào)整，組合后在金屬質(zhì)，合成材料質(zhì)，紙質(zhì)包裝內(nèi)封合后出廠。產(chǎn)品包裝單位質(zhì)量應(yīng)根據(jù)現(xiàn)場(chǎng)施工便利為依據(jù)。

　　7 試驗(yàn)

　　7.1養(yǎng)護(hù)室及試驗(yàn)室狀態(tài)

　　試驗(yàn)室及養(yǎng)護(hù)室應(yīng)控制溫度20±2°C，濕度65±10%

　　7.2 試驗(yàn)用底盤(pán) 試驗(yàn)用底盤(pán)應(yīng)根據(jù)表2

　　表2 試驗(yàn)用底盤(pán)大小

試驗(yàn)項(xiàng)目	試驗(yàn)用底盤(pán)
粘結(jié)強(qiáng)度試驗(yàn)	70´70´20mm 砂漿板^[3]
沖擊試驗(yàn)	300´300´60 mm砂漿板^[4]

　　注[3] 根據(jù)KS L 5207的11.3規(guī)定制備的砂漿，在內(nèi)側(cè)大小為70´70´20mm的金屬質(zhì)模型內(nèi)成型。在溫度20±3°C，濕度80%以上狀態(tài)下養(yǎng)護(hù)24小時(shí)，脫模后在20±2°C水中養(yǎng)護(hù)6天，在標(biāo)養(yǎng)護(hù)室養(yǎng)護(hù)7天以上，根據(jù)KS L 6003規(guī)定，使用150次研磨紙充分研磨的成型體。

　　[4] 適合KS F4001規(guī)定的產(chǎn)品表面的臟物及雜物等棉絲或布等清除后在養(yǎng)護(hù)室標(biāo)養(yǎng)7天后形成的試驗(yàn)用底盤(pán)。

　　7.3 稀料的備制：自流平砂漿的備制通過(guò)金屬質(zhì)容器把已混合好的粉體原料和水根據(jù)表1所規(guī)定的流動(dòng)度混合后依據(jù)KS L 5109規(guī)定方法機(jī)械混合。如使用其他用途的混合液，先把混合液和水混合好后再根據(jù)KS L 5109規(guī)定方法機(jī)械混合。

　　7.4 試件數(shù)量：試件按7.3的方法成型，各試驗(yàn)項(xiàng)目需作3個(gè)試件來(lái)做試驗(yàn)。

　　7.5 流動(dòng)度試驗(yàn)：按7.3方法備制的稀料倒在放置于300×300，厚5mm以上平板玻璃上的有機(jī)塑料試模(圖1)中，待把自流平砂漿灌滿后30s內(nèi)垂直向上提升。待流動(dòng)停止后，測(cè)兩個(gè)垂直方向的直徑，取兩個(gè)直徑的平均值。流動(dòng)度試驗(yàn)對(duì)同一稀料進(jìn)行兩次，流動(dòng)度為兩次試驗(yàn)結(jié)果的平均值以mm為單位表示。

　　圖1 流動(dòng)度測(cè)試環(huán)

　　7.6 凝結(jié)時(shí)間：凝結(jié)時(shí)間按7.3的方法備制稀料后，根據(jù)KS L 5108規(guī)定作試驗(yàn)。

　　7.7 抗折試驗(yàn)

　　7.7.1 試件制作：抗折試驗(yàn)試件應(yīng)按7.3的方法制作。把制備的稀料慢慢倒在40×40×160mm的試模后養(yǎng)護(hù)，養(yǎng)護(hù)在7.1規(guī)定的試驗(yàn)室內(nèi)進(jìn)行，養(yǎng)護(hù)24小時(shí)后脫模，在標(biāo)準(zhǔn)狀態(tài)養(yǎng)護(hù)至28天。

　　7.7.2 試驗(yàn)方法：試件養(yǎng)護(hù)28天后，根據(jù)KS F 2407規(guī)定進(jìn)行強(qiáng)度試驗(yàn)。

　　7.8 抗壓強(qiáng)度

　　7.8.1試件制作：抗壓試件應(yīng)按7.3的方法制作。把制備的稀料慢慢倒在40×40×160mm的試模后養(yǎng)護(hù)，養(yǎng)護(hù)在7.1規(guī)定的試驗(yàn)室內(nèi)進(jìn)行，養(yǎng)護(hù)24小時(shí)后脫模，在標(biāo)準(zhǔn)狀態(tài)養(yǎng)護(hù)至28天。

　　7.8.2 試驗(yàn)方法：養(yǎng)護(hù)28天后，試件先作抗折強(qiáng)度試驗(yàn)，后同一試件根據(jù)KS L 5105規(guī)定作抗壓強(qiáng)度試驗(yàn)。

　　7.9 粘結(jié)強(qiáng)度試驗(yàn)

　　7.9.1 試件制作：7.2中所提試驗(yàn)用底盤(pán)研磨后用表面處理劑處理，按圖2把內(nèi)側(cè)大小為40×40×10的金屬質(zhì)或合成樹(shù)脂質(zhì)模型(見(jiàn)圖3)放在底盤(pán)上部。以7.3的方法制備的稀料倒?jié)M模型中成型，在標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)無(wú)振動(dòng)放置成型24小時(shí)后脫模，再在7.1規(guī)定養(yǎng)護(hù)室內(nèi)養(yǎng)護(hù)至28天。

自流平

　　圖2 試件制做

　　7..9.2試驗(yàn)方法：待養(yǎng)護(hù)完畢后，試體取出放平，試件上部涂一層粘結(jié)劑，按圖3所示，把上部拉伸用座(鐵質(zhì))輕輕放在上面粘結(jié)在一起，在座上方輕放1kg重量鐵板，把溢出來(lái)的粘結(jié)劑輕輕擦拭干凈，無(wú)振動(dòng)放置24小時(shí)后，取走鐵板，如圖4把下部拉伸底座(鐵質(zhì))及鐵質(zhì)墊板按圖4所示垂直方向?qū)ο×厦媸┘永炝5]取得最大拉伸力，粘結(jié)強(qiáng)度按以下方法計(jì)算

　　粘結(jié)強(qiáng)度(N/mm2){kgf/cm2}=T/1600

　　T:表示最大拉伸力，(N){kgf}

　　注[5] 試件分體為止，拉伸速率應(yīng)為5mm/min

　　附注：拉伸用夾子宜有自動(dòng)中心調(diào)整能力。

　　參考：粘結(jié)劑宜為不宜滲透試件型如無(wú)溶劑型2液型樹(shù)脂粘結(jié)劑。

自流平

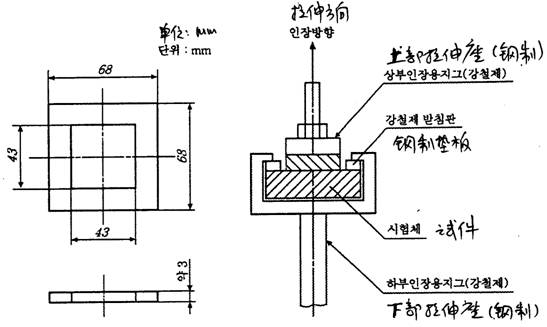

　　圖3 成型試框圖4 拉伸示意圖

　　7.10 沖擊試驗(yàn)

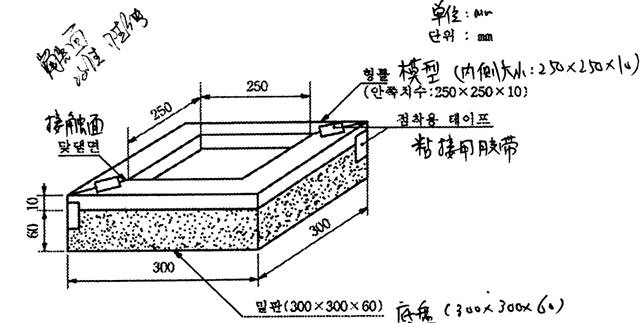

　　7.10.1 試件制作：7.2中所提試驗(yàn)用底盤(pán)研磨后用表面處理劑處理，按圖7把內(nèi)側(cè)大小為250×250×10mm的金屬質(zhì)或合成樹(shù)脂質(zhì)模型放在底盤(pán)上方，以7.3的方法制備的稀料倒?jié)M模型中成型，在標(biāo)準(zhǔn)養(yǎng)護(hù)室內(nèi)無(wú)振動(dòng)放置成型24小時(shí)后脫模。

　　7.10.2 試驗(yàn)方法：KS F 2221規(guī)定用砂子作為整個(gè)支撐面保持水平狀態(tài)，在試件表面把球形體W2—1000在50cm高度自由落下，目測(cè)試件表面是否有砸縫及脫離底盤(pán)等現(xiàn)象，對(duì)每個(gè)試件選擇3個(gè)距離大于5cm的點(diǎn)。

　　7.11 長(zhǎng)度變化率：長(zhǎng)度變化率以KS F 2424的方法進(jìn)行試驗(yàn)并以28天為基準(zhǔn)。

　　7.12 耐磨性

　　7.12.1 試件制作：試件是把按5.3方法制作的稀料制成適合

　　KS F 2813.4的大小，稀料倒進(jìn)試模后，經(jīng)過(guò)24小時(shí)脫模，在標(biāo)準(zhǔn)狀態(tài)下養(yǎng)護(hù)至28天。

　　7.12.2 試驗(yàn)方法：用KS F 2813.2規(guī)定儀器進(jìn)行試驗(yàn)，回轉(zhuǎn)數(shù)為500轉(zhuǎn)，耐磨性的測(cè)定根據(jù)重量變化以數(shù)字形式顯示。

　　w=(wo-wn)/A (mg/mm2)

　　wo:試驗(yàn)前重量 (mg)

　　wn:試驗(yàn)后重量 (mg)

　　A：被耐磨機(jī)受磨擦面積 (mm2)

　　8 檢驗(yàn)：以合理的抽樣形式檢驗(yàn)，應(yīng)符合4的規(guī)定。

　　9 包裝：包裝需用KS A 1542(水泥用包裝)KS A 1553(合成樹(shù)脂包裝)KS A 1543或自流平砂漿包裝用袋，以25㎏為單位包裝，出口用例外。

　　10 重量(包裝產(chǎn)品實(shí)重量)：?jiǎn)挝话b重量允許偏差為標(biāo)識(shí)重量的3%以內(nèi)，50包裝單位平均重量應(yīng)大于標(biāo)識(shí)重量。

　　11 標(biāo)識(shí)：水泥系自流平砂漿的包裝或容器應(yīng)有以下標(biāo)識(shí)

　　規(guī)格名稱

　　制造廠商名稱或其代號(hào)

　　制造年月日或其代號(hào)

　　純質(zhì)量

　　種類(lèi)區(qū)分

　　使用方法 1)配合比

　　2)標(biāo)準(zhǔn)加水量

　　3)標(biāo)準(zhǔn)使用量

　　4)使用時(shí)間

　　g)注意事項(xiàng)

　　粉體及混合液應(yīng)使用指定的同一商標(biāo)產(chǎn)品。

　　避免光線直射和潮濕場(chǎng)所保存。

韓國(guó)行業(yè)規(guī)范水泥系自流平砂漿最新評(píng)論:

下一篇：關(guān)于水泥地面起砂的原因和處理方法上一篇：粉煤灰在干粉砂漿中的應(yīng)用研究

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

聚乙烯醇粉末廠家聚乙烯醇粉末
德國(guó)瓦克乳膠粉可再分散瓦克328乳

德國(guó)瓦克乳膠粉可再分散瓦克328乳
聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

防腐保溫	北京防火門(mén)	上海亞克力板	建筑結(jié)構(gòu)設(shè)計(jì)優(yōu)化公司	佛山鋁方通	羥丙基甲基纖維素	皇室啡	無(wú)錫物資回收	德國(guó)瓦克乳膠粉
高嶺土	云母片

韓國(guó)行業(yè)規(guī)范水泥系自流平砂漿

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家聚乙烯醇粉末

德國(guó)瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

韓國(guó)行業(yè)規(guī)范水泥系自流平砂漿

推薦閱讀

關(guān)聯(lián)產(chǎn)品

聚乙烯醇粉末廠家 聚乙烯醇粉末

德國(guó)瓦克乳膠粉 可再分散瓦克328乳

聚丙烯纖維 實(shí)心聚丙烯纖維 純聚丙

相關(guān)技術(shù)配方

最新技術(shù)資訊

聚乙烯醇粉末廠家聚乙烯醇粉末

德國(guó)瓦克乳膠粉可再分散瓦克328乳

聚丙烯纖維實(shí)心聚丙烯纖維純聚丙
