熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉

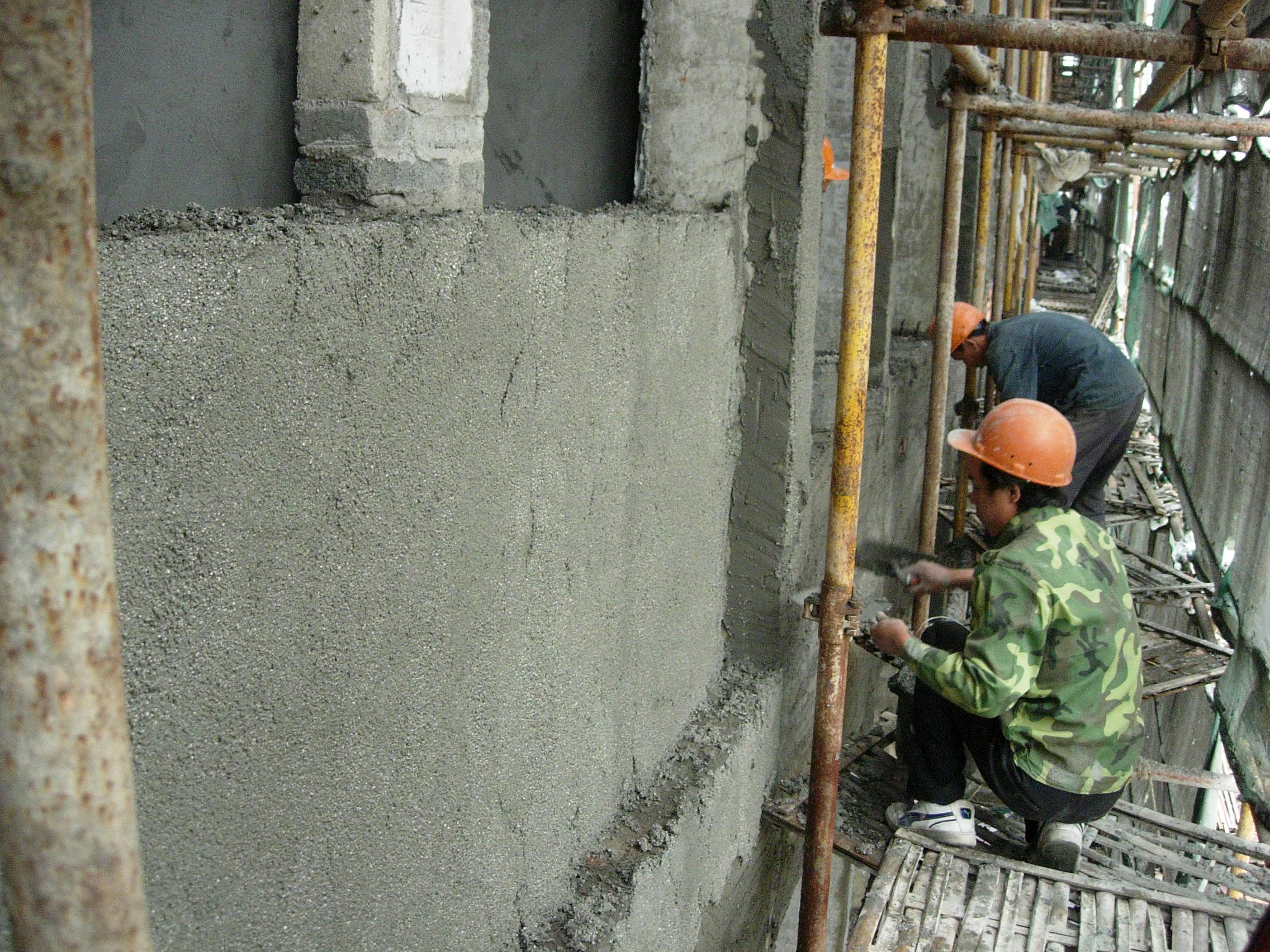

(一)外墻保溫裂痕產(chǎn)生的原因分析
外保溫隔熱是將保溫隔熱體系置于外墻外側(cè)從而使主體結(jié)構(gòu)所受溫差作用大幅度下降，溫度變形減小，對(duì)結(jié)構(gòu)墻體起到保護(hù)作用，并可有效阻斷冷(熱)橋，有利于結(jié)構(gòu)壽命的延長(zhǎng)。因此從有利于結(jié)構(gòu)不亂性方面來(lái)說(shuō)，外保溫隔熱具有顯著的上風(fēng)。但因?yàn)橥獗馗魺狍w系被置于外墻外側(cè)，直接承受來(lái)自天然界各種因素影響，對(duì)體系要求更高。就太陽(yáng)輻射及環(huán)境溫度變化對(duì)其影響來(lái)說(shuō)，置于保溫層之上的抗裂防護(hù)層只有3mm～20mm，且保溫材料具有較大的熱阻，抗裂防護(hù)層的柔韌性和耐候性對(duì)外保溫體系的抗裂機(jī)能起著樞紐的作用。
1、聚苯板薄抹灰外保溫隔熱構(gòu)造設(shè)計(jì)存在的不足
這類外保溫隔熱材料通常采用粘貼的方式(也有加錨栓輔助錨固的)固定在基層墻體上，然后在保溫板上抹抹面砂漿并將增強(qiáng)網(wǎng)鋪壓在抹面砂漿中。EPS保溫板在天然環(huán)境中的自身收縮變形時(shí)間長(zhǎng)達(dá)60天，因?yàn)樵谔烊画h(huán)境前提下42天或60℃蒸汽養(yǎng)護(hù)前提下5天的自身收縮變形已完成99%以上，因此要求EPS保溫板在天然環(huán)境前提下 42天或60℃蒸汽養(yǎng)護(hù)前提下5天后再上墻。但在實(shí)際情況中很難做到。另外，保溫板在日夜及季節(jié)變化發(fā)生熱脹冷縮、濕脹干縮時(shí)也會(huì)在板縫處集中產(chǎn)生變形應(yīng)力，該類體系板間裂痕是比較常見的現(xiàn)象。擠塑聚苯板比發(fā)泡聚苯板密度大、強(qiáng)度高，自身變形及溫差變形產(chǎn)生的變形應(yīng)力也大，與膨脹聚苯板比擬更易造成板縫處開裂。
聚苯板薄抹灰外保溫隔熱體系通常采用純點(diǎn)粘或筐點(diǎn)粘，采用純點(diǎn)粘時(shí)，該體系存在整體貫通的空腔。該體系存在整體貫通的空腔正負(fù)風(fēng)壓對(duì)保溫隔熱墻面進(jìn)行擠或拉，也易造成板縫處開裂，極端情況下負(fù)風(fēng)壓甚至?xí)⒈匕逑频簟?span style="display:none">tF7膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬(wàn)圖明科技有限公司
從防護(hù)層受熱應(yīng)力的因素上看，聚苯板保溫層上是僅3mm的砂漿復(fù)合網(wǎng)格布防護(hù)層，因?yàn)榫郾桨灞馗魺釋訜嶙韬艽?，從而使防護(hù)層的熱量不易通過(guò)傳導(dǎo)擴(kuò)散，溫差變化以及受日夜和季節(jié)室外氣溫的影響，對(duì)抹面砂漿的柔韌性和網(wǎng)格布的耐久性提出了相稱高的要求。另外，當(dāng)聚苯板的溫度超過(guò)70℃時(shí)，聚苯板會(huì)產(chǎn)生不可逆熱收縮變形，造成較為嚴(yán)峻的開裂變形。
這類外保溫隔熱材料通常將聚苯板作為主體保溫隔熱材料放置于大模內(nèi)側(cè)，通過(guò)與現(xiàn)澆混凝土整體一次澆注的方式固定在基層墻體上。其長(zhǎng)處是實(shí)現(xiàn)復(fù)合澆注材料一次成型，施工速度快。但工程存在以下題目：
1)聚苯板與混凝土基墻結(jié)協(xié)力不夠。因?yàn)镋PS板是一種有機(jī)絕熱材料，與混凝土粘結(jié)強(qiáng)度不夠，粘結(jié)強(qiáng)度達(dá)不到0.1MPa，拉拔破壞部位是聚苯板與混凝土界面分離。
2)平整度和垂直度較難控制。
3)存在局部破損和污染。因?yàn)榫郾桨灞砻鎻?qiáng)度低，在支護(hù)和拆卸外側(cè)模板時(shí)，聚苯板表面不可避免受到損壞，在澆注時(shí)難避會(huì)泛起漏漿形成熱橋。
3、帶防護(hù)層預(yù)制保溫隔熱塊材外保溫隔熱構(gòu)造設(shè)計(jì)的不足
這類外保溫隔熱材料通常在工廠加工預(yù)制好帶有涂料或面磚飾面的保溫隔熱塊材，在施工現(xiàn)場(chǎng)只需錨固安裝上墻即可。目前市場(chǎng)上該類產(chǎn)品多在板縫處泛起裂痕的原因是：
①預(yù)制板在上墻后仍在收縮，將板縫拉開。
②預(yù)制板受溫度及濕度變化會(huì)發(fā)生熱脹冷縮、濕脹干縮現(xiàn)象，對(duì)板縫反復(fù)擠壓造成板縫開裂。
?、垡?yàn)轭A(yù)制保溫隔熱板的變形是必定發(fā)生的，因此必需在板縫處留有相稱的寬度并采用柔韌變形性及防水性良好的材料來(lái)嵌縫。該類產(chǎn)品具有可在工廠連續(xù)出產(chǎn)，現(xiàn)場(chǎng)干功課等長(zhǎng)處。在較好地解決板縫裂痕題目后，大面積推廣應(yīng)用遠(yuǎn)景是很好的。
4、面磚飾面外墻外保溫隔熱體系設(shè)計(jì)的缺陷
墻體飾面磚層泛起脫落和開裂主要原因有：
(1)溫度：不同季節(jié)，白入夜夜，墻體內(nèi)外因?yàn)闇夭畹淖兓?，飾面磚會(huì)受到三維方向溫度應(yīng)力的影響，在飾面層會(huì)產(chǎn)生局部應(yīng)力集中飾面層開裂引起面磚脫落，也有相鄰面磚局部擠壓變形引起面磚脫落。
(2)反復(fù)凍融輪回，造成面磚粘接層破壞，引起面磚脫落。
(3)組合荷載、地基不平均沉降等外力作用，引起墻體變形錯(cuò)位，造成墻體嚴(yán)峻開裂，面磚脫落。
以上這些題目應(yīng)該從面磚飾面外保溫構(gòu)造設(shè)計(jì)上應(yīng)該當(dāng)真加以考慮的。目前在外保溫隔熱外飾面粘貼面磚的做法主要有膠粉聚苯顆粒外墻外保溫隔熱體系和鋼絲網(wǎng)架聚苯板外墻外保溫隔熱體系，也有直接在玻纖網(wǎng)布復(fù)合抹面砂漿的無(wú)網(wǎng)聚苯板外保溫外飾面粘貼面磚的。從構(gòu)造設(shè)計(jì)上看，直接在玻纖網(wǎng)布復(fù)合抹面砂漿的無(wú)網(wǎng)聚苯板外保溫外飾面粘貼面磚是不公道的，應(yīng)加以限制
5、外墻外保溫隔熱外飾面磚做法的分析
(1)鋼絲網(wǎng)架聚苯板外墻外保溫隔熱外飾面粘貼面磚體系
從構(gòu)造設(shè)計(jì)上看，該類體系要比直接在薄抹灰無(wú)網(wǎng)聚苯板外保溫隔熱外飾面粘貼面磚安全。采用該體系知足第三步節(jié)能時(shí)，需增加保溫層厚度，從而使力矩成倍增加，不安全性因素加大。主要為：
?、僖?yàn)樗嗌皾{收縮及厚度不均，溫差應(yīng)力不均引起裂痕。
② 單面鋼絲網(wǎng)構(gòu)造設(shè)計(jì)不公道引起裂痕：正負(fù)風(fēng)壓、熱脹冷縮、濕脹干縮、正弦拍波地震力等均產(chǎn)生兩個(gè)方向的作用力，因?yàn)樯鲜鲈?，造成水泥砂漿找平層開裂的現(xiàn)象十分普遍。砂漿層產(chǎn)生裂痕處變形應(yīng)力較大易引起此處面磚勾縫膠產(chǎn)生裂痕甚至連面磚也被拉裂。假如水從裂痕處滲透會(huì)直接對(duì)鋼絲網(wǎng)產(chǎn)生銹蝕。
③荷載過(guò)大產(chǎn)生擠壓裂痕且對(duì)抗震安全性產(chǎn)生不利影響：在粘貼瓷磚時(shí)，必需保證聚苯板面層的荷載要小于40kg/m2.
從以上分析可看出來(lái)，鋼絲網(wǎng)架聚苯板外保溫隔熱體系靠水泥粘貼面磚來(lái)解決開裂題目是存在安全隱患的。因此，從構(gòu)造上減輕荷載、減少開裂、控制熱橋是該類外保溫隔熱體系應(yīng)用于建筑節(jié)能時(shí)需要解決的樞紐。
(2)。膠粉聚苯顆粒外墻外保溫隔熱外飾面粘貼面磚體系
從構(gòu)造設(shè)計(jì)及綜合技術(shù)指標(biāo)上看，膠粉聚苯顆粒外墻外保溫隔熱外飾面粘貼面磚是抗裂、抗震、抗風(fēng)壓、防火及耐候性等綜合上風(fēng)最多的體系。但對(duì)于寒冷及嚴(yán)寒地區(qū)第三步節(jié)能來(lái)說(shuō)，因?yàn)楸馗魺釋雍穸鹊募哟?，從?jīng)濟(jì)因素方面不盡公道。采用膠粉聚苯顆粒外墻外保溫隔熱體系復(fù)合高效保溫材料(如聚氨酯硬泡)的方式既不增加厚度同時(shí)又充分利用了該體系理想的綜合機(jī)能上風(fēng)是該類外保溫隔熱體系的發(fā)展方向。
6、局部節(jié)點(diǎn)設(shè)計(jì)的缺陷
(1)屋面及女兒墻未做保溫隔熱或保溫隔熱效果不好。女兒墻外側(cè)墻體的保溫在設(shè)計(jì)中往往忽視了對(duì)內(nèi)側(cè)的保溫。極輕易引起由于熱橋通路變短而在頂層房間的頂板棚根處產(chǎn)生返霜結(jié)露現(xiàn)象。而采取保溫措施，有助于保護(hù)主體結(jié)構(gòu)，使得因溫度變化而引起的應(yīng)力作用都發(fā)生在外保溫層表面，避免了女兒墻墻體裂痕的發(fā)生。另外，在保溫設(shè)計(jì)中也經(jīng)常忽視對(duì)結(jié)構(gòu)挑出部位如陽(yáng)臺(tái)、雨罩、女兒墻內(nèi)外側(cè)及壓頂?shù)炔课坏谋?。這些被忽視的部位與被保溫的部位比擬，其溫度受環(huán)境影響十分顯著，由此而產(chǎn)生的的溫差應(yīng)力引起該部位與主體部位相接處產(chǎn)生裂痕。
(2)保溫截止部位材質(zhì)變換處節(jié)點(diǎn)設(shè)計(jì)。由于保溫層與其它材料的材質(zhì)的密度相差過(guò)大，使得材質(zhì)間的彈性模量和線性膨脹系數(shù)也不盡相同，在溫度應(yīng)力作用下的變形也不同，極輕易在這些部位產(chǎn)生面層的裂痕。同時(shí)還應(yīng)該考慮這些部位的防水處理，避免因凍脹作用而導(dǎo)致體系的破壞，影響體系的正常使用壽命和耐久性。
(3)老虎窗的保溫處理。近幾年在建筑設(shè)計(jì)中對(duì)屋面倡導(dǎo)平改坡，為了加強(qiáng)頂層房間的采光效果，多在坡屋面上設(shè)置了老虎窗。因?yàn)槔匣⒋疤幍木€條過(guò)多，而在設(shè)計(jì)中這些線條又多以混凝土挑出，在其上假如再加保溫層勢(shì)必導(dǎo)致線條既定比例關(guān)系的失調(diào)，所認(rèn)為不破壞建筑的立面表現(xiàn)形式，只能拋卻對(duì)該部門的保溫處理，因?yàn)槲磳?duì)裸露部位的混凝土采取保溫處理而導(dǎo)致室內(nèi)泛起返霜、結(jié)露現(xiàn)象。
(4)面磚密縫粘貼，應(yīng)力無(wú)處開釋形成開裂。另外面磚密縫粘貼形成瞎縫，雨(雪)水浸漬及凍融破壞易引起開裂脫落。
(5)將增強(qiáng)網(wǎng)直接鋪設(shè)在保溫隔熱層上，沒(méi)起到抗裂作用反而形成了隔離作用。
(6)窗口周邊及墻體轉(zhuǎn)折處等易產(chǎn)生應(yīng)力集中的部位未鋪網(wǎng)格布來(lái)分散其應(yīng)力，從而產(chǎn)生裂痕。
(二)材料
從嚴(yán)格意義上來(lái)講，整套組成材料都應(yīng)由體系供給商提供，體系供給商終極對(duì)整套材料負(fù)責(zé)。
1、保溫隔熱材料。
1.1膨脹聚苯板。
用于外墻保溫的聚苯板主要是密度在18.0～22.0kg/m3、尺寸不亂性≤0.30%的阻燃型膨脹聚苯板(模塑聚苯板)。由材料因素造成開裂的原因有：
(1)聚苯板密渡過(guò)低：采用15kg/m3以下的聚苯板作為墻體保溫層材料，密度低、易變形、抗沖擊性差，造成保溫墻面開裂。
(2)陳化時(shí)間不夠。
(3)材料粉化：因?yàn)楣て陂L(zhǎng)或隔年施工等原因，造成聚苯板表面粉化。
(4)熱熔縮：當(dāng)聚苯板受熱時(shí)會(huì)發(fā)生不可逆熱熔縮變形引起保溫面層開裂、空鼓。
(5)所用的膠粘劑達(dá)不到外保溫技術(shù)對(duì)產(chǎn)品的質(zhì)量要求。
1.2擠塑聚苯板。
擠塑聚苯板具有良好的閉孔結(jié)構(gòu)、吸水率和導(dǎo)熱系數(shù)都很低的長(zhǎng)處，除了與膨脹聚苯板薄抹灰外墻外保溫體系類似的原因外，還有以下原因：
(1)整個(gè)體系材料不配套。擠塑聚苯板固然具有良好的保溫防水性但因?yàn)槠鋸?qiáng)度較高變形應(yīng)力大、表面光滑、疏水難以粘接等原因在國(guó)外主要用于屋面及地面±0以下墻面的保溫。
(2)擠塑板比膨脹聚苯板密度大強(qiáng)度高因?yàn)樽陨碜冃渭皽夭钭冃味a(chǎn)生的變形應(yīng)力也大。
1.3保溫隔熱漿料。
以聚苯顆粒為主要原料的保溫隔熱材料。目前市場(chǎng)上該類保溫隔熱材料一類為獲得國(guó)家重點(diǎn)新產(chǎn)品的膠粉聚苯顆粒保溫隔熱材料，該保溫材料由膠粉料和膠粉聚苯顆粒組成，膠粉料作為聚苯顆粒的粘結(jié)材料，膠粉料是由無(wú)機(jī)膠凝材料和少量有機(jī)添加劑采用預(yù)混合干拌技術(shù)出產(chǎn)。5%多種纖維和可再分散乳液粉末的加入，進(jìn)步了保溫材料的施工性和粘結(jié)強(qiáng)度。ZL膠粉料固化后形成的保溫體系要比采用純水泥材料制成的保溫材料的導(dǎo)熱系數(shù)低保溫機(jī)能好。
2、防護(hù)層
由抹面砂漿與增強(qiáng)網(wǎng)構(gòu)成的防護(hù)層對(duì)整個(gè)體系的抗裂機(jī)能起著樞紐的作用。玻纖網(wǎng)格布作為抗裂防護(hù)層軟配筋的樞紐增強(qiáng)材料在外墻外保溫技術(shù)中的應(yīng)用得以快速發(fā)展。復(fù)合在抹面砂漿中增強(qiáng)網(wǎng)(如玻纖網(wǎng)格布)的使用，一方面能夠有效的增加防護(hù)層的拉伸強(qiáng)度，另一方面因?yàn)槟苡行Х稚?yīng)力，可以將原本可能產(chǎn)生的較寬裂痕(有害裂痕)分散成很多較細(xì)裂痕(無(wú)害裂痕)從而形成其抗裂作用。目前通常采用經(jīng)表面涂塑的玻纖網(wǎng)格布，對(duì)于玻纖網(wǎng)格布我們不僅應(yīng)劃定其斷裂強(qiáng)力值，而且應(yīng)劃定耐堿強(qiáng)度留存率，以確保玻纖網(wǎng)格布長(zhǎng)期有效地施展作用。玻纖網(wǎng)格布的耐堿性由玻纖品種、表面涂塑材質(zhì)及涂塑量所決定。外墻外保溫體系中所采用的玻纖網(wǎng)格布必需是由耐堿玻纖機(jī)織而成并經(jīng)耐堿高分子材料涂塑的網(wǎng)格布。
因?yàn)榉雷o(hù)層材料而引起保溫隔熱墻面開裂的原因有：
(1)直接采用水泥砂漿做防護(hù)層。
(2)配制的抗裂砂漿固然也用了聚合物進(jìn)行改性，但柔韌性不夠也易開裂;
(3)抗裂砂漿層過(guò)厚;
(4)使用了分歧格的玻纖網(wǎng)格布。
3、飾面層
3.1涂料飾面層
涂料飾面層應(yīng)具有良好的防水及抗裂機(jī)能，當(dāng)采用涂料飾面時(shí)，復(fù)合在抹面砂漿之上的膩?zhàn)雍屯苛蠎?yīng)著重考慮柔韌變形性而不是強(qiáng)度。因?yàn)轱椕鎸硬牧弦鸬牧押墼蛉缦拢?span style="display:none">tF7膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬(wàn)圖明科技有限公司
(1)采用剛性膩?zhàn)樱阂驗(yàn)槟來(lái)g性不夠，無(wú)法知足抗裂防護(hù)層的變形而開裂。
(2)采用不耐水的膩?zhàn)印?span style="display:none">tF7膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬(wàn)圖明科技有限公司
(3)采用不耐老化的涂料：因?yàn)樵擃愅苛喜荒屠匣?，剛涂上去很好，但?jīng)由2年就會(huì)開裂、起皮。
(4)采用與膩?zhàn)硬黄ヅ涞耐苛稀?span style="display:none">tF7膩?zhàn)幽z粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質(zhì)纖維素_北京萬(wàn)圖明科技有限公司
3.2面磚飾面層
從材料方面考慮，引起面磚飾面層開裂、脫落的原因如下：
(1)在以玻纖網(wǎng)為增強(qiáng)材料的抗裂防護(hù)層上粘貼面磚，因?yàn)椴＠w網(wǎng)網(wǎng)孔小、與砂漿屋裹不好、玻纖網(wǎng)形成隔離層，易引起面磚飾面層開裂、脫落。
(2)使用水泥砂漿或聚灰比達(dá)不到要求的聚合物砂漿粘貼面磚：砂漿柔韌性小知足不了柔性漸變開釋應(yīng)力的原則，面磚飾面層易開裂、空鼓、脫落。
(3)使用水泥砂漿或聚灰比達(dá)不到要求的聚合物砂漿進(jìn)行面磚勾縫：砂漿柔韌性小無(wú)法開釋面磚及砂漿本身因?yàn)闇貪褡兓a(chǎn)生的變形應(yīng)力，勾縫砂漿處易開裂，造成環(huán)境水或雨雪水滲漏，面磚飾面層易空鼓、脫落;
(4)使用了吸水率大的面磚：易造成粘結(jié)界面處粘結(jié)砂漿快速失水，拉拔強(qiáng)度達(dá)不到《建筑工程飾面磚粘接強(qiáng)度檢修尺度》JGJ110-1997尺度劃定的不小于0.4MPa要求，吸水后易遭受凍融破壞引起開裂、空鼓、脫落;
(5)使用了不帶槽的平板面磚：不易粘貼牢固，易脫落。
(三)施工
因?yàn)橥鈮ν獗馗魺嵬ǔＪ窃谑┕がF(xiàn)場(chǎng)完成，施工的質(zhì)量對(duì)外墻外保溫隔熱體系質(zhì)量的保證長(zhǎng)短常重要的。
3.1基層處理及保溫層在基層上的粘貼/固定
基層處理及保溫層在基層上的粘貼/固定施工中，以下題目易造成保溫體系質(zhì)量題目：
(1)基層表面的平整度不符合外保溫工程對(duì)基層的答應(yīng)偏差項(xiàng)目的質(zhì)量要求。
(2)基層表面沒(méi)有對(duì)其進(jìn)行界面處理。
(3)所用的膠粘劑達(dá)不到外保溫技術(shù)對(duì)產(chǎn)品的質(zhì)量、機(jī)能要求或采用機(jī)械固定時(shí)錨固件的埋設(shè)深度和錨固數(shù)目不符合設(shè)計(jì)規(guī)范要求。
(4)粘結(jié)面積不符合規(guī)范要求，粘結(jié)面積過(guò)小，未達(dá)到粘結(jié)面積的質(zhì)量規(guī)范要求。
(5)基層墻面過(guò)于干燥在粘貼保溫板時(shí)沒(méi)有對(duì)基層進(jìn)行撣水處理或雨后墻面含水量過(guò)大還沒(méi)有等到墻面干燥就進(jìn)行保溫板的粘貼，造成粘貼失敗。
3.2涂料飾面外保溫隔熱施工因素
因?yàn)槭┕ひ蛩卦斐赏苛巷椕嫱獗馗魺釅γ骈_裂的原因有：
(1)網(wǎng)格布干搭接或搭接不夠：在搭接處形成裂痕;
(2)網(wǎng)格布鋪設(shè)位置貼近保溫隔熱層：起不到抗裂作用，抹面砂漿層易產(chǎn)生裂痕。
(3)門窗洞口的四角處沿45°未加鋪玻纖網(wǎng)格布：在應(yīng)力集中的門窗洞口的四角處沿45°易泛起裂痕。
(4)冬施：易泛起開裂、空鼓、脫落。
(5)粘貼聚苯板時(shí)，一端翹起，引起另一側(cè)的板面虛貼、空鼓。在施工時(shí)敲、拍、震驚板面引起膠漿脫落。
(6)墻面平整度不好又沒(méi)進(jìn)行基層找平時(shí)，粘貼聚苯板通常采用以下方法，均存在缺陷：
?、偻ㄟ^(guò)調(diào)整點(diǎn)粘粘結(jié)砂漿厚度來(lái)調(diào)整。
?、谟貌煌穸鹊陌寤蚨鄬影鍋?lái)調(diào)整平整度。此法造成荷載不均，施工不規(guī)范，易泛起題目。
?、鄄捎么蚰シ椒ㄕ移?。此法破壞了聚苯板表面致密結(jié)構(gòu)，影響與抹面砂漿的粘結(jié)。且打磨厚渡過(guò)大時(shí)也降低了保溫層的保溫效果。
(7)當(dāng)面層的增強(qiáng)材料為鋼絲網(wǎng)時(shí)，沒(méi)有采用抗裂砂漿做面層抹灰材料。
(8)施工面層時(shí)在太陽(yáng)曝曬下進(jìn)行或在高溫天色下面層保水機(jī)能不足，導(dǎo)致面層失水過(guò)快引起開裂。
(9)在膩?zhàn)訉由形锤稍锘騽偭苓^(guò)雨的情況下，直接在上面涂刷透汽較差的高彈性面層涂料。造成面層涂料氣鼓。
3.3面磚飾面外保溫隔熱施工因素
因?yàn)槭┕ひ蛩卦斐擅娲u飾面層開裂脫落的原因有：
(1)基體未清理干凈、表面太光滑、有脫膜劑;
(2)墻體表面垂直度、平整度偏差大，靠增加粘結(jié)砂漿厚度的辦法調(diào)整飾面的平整度，造成粘結(jié)砂漿超厚，因自重作用下墜，造成粘結(jié)不良。
(3)粘結(jié)前需要面磚浸水而未浸水，表面積灰，砂漿不宜粘結(jié)，而且因?yàn)槊娲u吸水，把砂漿中的水分很快吸收使粘結(jié)砂漿與磚的粘結(jié)力大為降低。
(4)因?yàn)樾枰拿娲u浸水后粘結(jié)前未擦干/涼干，粘結(jié)面形成水膜，消弱了粘結(jié)砂漿與磚的粘結(jié)力。
(5)當(dāng)采用密縫粘貼面磚時(shí)，因?yàn)槊娲u飾面層受熱應(yīng)力影響而產(chǎn)生的變形應(yīng)力得不到開釋，易發(fā)生空鼓開裂。同時(shí)因?yàn)槊芸p粘貼面磚時(shí)形成“瞎縫”，磚縫無(wú)法勾縫易形成雨水滲漏;女兒墻檐口、雨蓬、窗臺(tái)、陽(yáng)臺(tái)欄板等具有上平面和水平陽(yáng)角的部位以及水落管出水口的下部等易發(fā)生題目。主要原因是角部磚縫對(duì)接不良，上平面易積壓雨雪水，這些水分會(huì)侵入縫隙中;面磚吸水率過(guò)大時(shí)，水通過(guò)面磚被吸入到磚坯中;以上這些侵入水經(jīng)晝夜或季節(jié)凍融作用使粘結(jié)層受到破壞，發(fā)生開裂、脫落，并向大面積發(fā)展。
(四)外墻保溫面層裂痕控制指南
1、聚苯板薄抹灰外保溫隔熱構(gòu)造設(shè)計(jì)
(1)聚苯板薄抹灰外保溫。該類外保溫已有比較固定的構(gòu)造設(shè)計(jì)形式，體系的合用范圍應(yīng)為：以保溫為主、隔熱為輔的寒冷及嚴(yán)寒地區(qū)、建筑高度30米以下、對(duì)防火性沒(méi)有特殊要求的外墻保溫。
(2)改進(jìn)型聚苯板薄抹灰外保溫。改進(jìn)體現(xiàn)在防火隔離帶的設(shè)置及將大空腔變?yōu)闊o(wú)空腔或小空腔。做法是：
基層平整度達(dá)標(biāo)后采用滿粘聚苯板以形成無(wú)空腔體系，因?yàn)榫郾桨灞粷M涂粘結(jié)劑粘結(jié)于墻面，對(duì)聚苯板形成強(qiáng)約束，有利于板縫裂痕的控制。
2、現(xiàn)澆無(wú)網(wǎng)聚苯板外保溫隔熱構(gòu)造設(shè)計(jì)
(1)通過(guò)采器具有拉結(jié)槽并經(jīng)界面砂漿處理的聚苯板解決聚苯板與混凝土基墻結(jié)協(xié)力不夠的題目。聚苯板經(jīng)界面砂漿處理后與混凝土具有良好的粘結(jié)機(jī)能，而拉結(jié)槽因?yàn)椴块T嵌入混凝土中，拉結(jié)作用非常顯著，增強(qiáng)了整體安全性。目前采用拉結(jié)槽槽型多為燕尾形、凹凸形，從受力因素考慮燕尾槽更為公道?，F(xiàn)場(chǎng)組合澆注過(guò)程中，使用塑料卡釘可防止跑漿發(fā)生并有助于澆注平整度的控制，與金屬錨固件比擬防止了局部非柔性現(xiàn)象。
(2)將凸起的聚苯板打磨一部門以知足平整度要求。該類做法也有不足：一是打磨后保溫層厚度無(wú)法保證，二是因?yàn)榇蚰テ茐牧诉@部門的聚苯乙烯顆粒粘結(jié)性及產(chǎn)生粉末，從而無(wú)法保障抹面砂漿與聚苯板的粘結(jié)力。該類工程垂直度控制較好的偏差在20mm以內(nèi)，大部門工程垂直度偏差在20mm-40mm，個(gè)別也有40mm-60mm.
比較理想的辦法是保溫板與混凝土一次澆筑成型后采用膠粉聚苯顆粒保溫材料進(jìn)行處理。根據(jù)平整度及垂直度可采用10mm-30mm膠粉聚苯顆粒保溫材料進(jìn)行整體找平。該方法解決了上下層聚苯板臺(tái)階、整體平整度及垂直度題目?？梢岳愕貙?duì)門窗洞口、施工時(shí)留下的穿墻孔、聚苯板局部破損處進(jìn)行保溫、修補(bǔ)，同時(shí)對(duì)難以避免的“熱橋”可以靈活地采用20mm-30mm膠粉聚苯顆粒保溫漿料進(jìn)行斷橋處理。
3、鋼絲網(wǎng)架保溫板外保溫隔熱構(gòu)造設(shè)計(jì)
(1)在澆注完成后的鋼絲網(wǎng)架聚苯板表面，采用20mm～30mm膠粉聚苯顆粒保溫漿料找平，既可大大減少荷載同時(shí)因?yàn)樽钄嗔藷針蚱鸬搅肆己玫脑鲅a(bǔ)保溫效果，減少了力矩增加了安全性。
(2)采用雙網(wǎng)構(gòu)造增強(qiáng)抗裂性。采用涂料飾面時(shí)，在膠粉聚苯顆粒保溫漿料找平層上做抗裂砂漿復(fù)合耐堿玻纖網(wǎng)布作為抗裂防護(hù)層;采用面磚飾面時(shí)，在膠粉聚苯顆粒保溫漿料找平層上做抗裂砂漿復(fù)合熱鍍鋅鋼絲網(wǎng)(與保溫層鋼絲網(wǎng)架綁扎)作為抗裂防護(hù)層和粘貼面磚基層。因?yàn)楦倪M(jìn)后的構(gòu)造減輕了荷載、增強(qiáng)了保溫并知足逐層漸變?nèi)嵝蚤_釋應(yīng)力的原則，因此其抗裂性及抗震安全性大大進(jìn)步。
4、帶飾面預(yù)制保溫隔熱塊材外保溫隔熱構(gòu)造設(shè)計(jì)
該類產(chǎn)品具有可在工廠連續(xù)出產(chǎn)，現(xiàn)場(chǎng)干功課等長(zhǎng)處，市場(chǎng)對(duì)其有期待。但預(yù)制板受溫度及濕度變化會(huì)發(fā)生熱脹冷縮、濕脹干縮變形是不可避免的，而變形應(yīng)力通常集中在板縫處易造成板縫開裂。因此如何在技術(shù)可行、經(jīng)濟(jì)公道的前提下解決裂痕題目還有很多工作要做。
5、面磚飾面外墻外保溫隔熱體系設(shè)計(jì)
(1)在可選擇的情況下，應(yīng)首選涂料飾面外保溫體系。選擇面磚飾面體系時(shí)要保證體系知足以下前提：
?、儆信c基層墻體具有可靠聯(lián)接的面磚粘結(jié)基層;
?、隗w系構(gòu)造應(yīng)充分考慮對(duì)溫度應(yīng)力及其他變形應(yīng)力的消納和開釋;
?、郾夭牧蠎?yīng)具有較好的防熱輻射及防明火機(jī)能;
④體系應(yīng)具有較強(qiáng)的抗風(fēng)壓、耐侯機(jī)能，體系必需經(jīng)由大型耐候性試驗(yàn)及抗震試驗(yàn)驗(yàn)證合格。
萬(wàn)圖明科技有限公司專業(yè)生產(chǎn)、銷售聚丙烯纖維、木質(zhì)纖維、淀粉醚、預(yù)糊化淀粉、聚丙烯腈纖維、聚丙烯網(wǎng)狀纖維、聚酯纖維、塑鋼纖維、羥丙基甲基纖維素、可再分散性乳膠粉、觸變潤(rùn)滑劑、消泡劑、甲酸鈣、減水劑、石膏緩凝劑、聚乙烯醇。用專業(yè)的核心技術(shù)，一流的服務(wù)標(biāo)準(zhǔn)，竭誠(chéng)為客戶提供滿意的解決方案。
裂縫外保溫體系面層裂縫產(chǎn)生原因及控制技術(shù) 最新評(píng)論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
