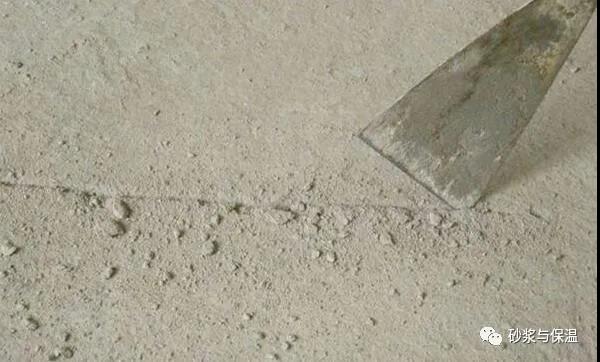

在很多工業(yè)與民用多層房屋中，樓地面通常都是采用水泥砂漿抹面，由于施工人員技術不過硬，不能嚴格按有關施工操作規(guī)程進行施工、養(yǎng)護。致使水泥地面達不到預定的強度;再加上人的行走磨擦碰撞、管理不好、施工不合理及材質不符合要求等原因，經(jīng)過一段時同的使用就會發(fā)生起砂。樓地面起砂后，會不同程度的影響使用功能，既不美觀又影響衛(wèi)生，也起不到保護層的作用。在基本建設中水泥地面起砂是一項不太好處理的問題，并占一定的比例，如何防治與處理樓地面起砂是質量檢查和用戶比較關的問題。現(xiàn)就樓地面起砂的防治與處理，探討性地談幾點處理辦法：TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1、樓地面起砂的防治TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　要想使樓地面的施工時過到表面平整光亮不起砂，在施工時要注意以下幾個方面的問題：TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1.1抹水泥地面一定要用普通硅酸鹽水泥且不得小于32.5。水泥是種水硬性膠凝材料，普通水泥和礦渣水泥、火山灰水泥相對比較。普通水泥具有水化熱高、抗凍性和穩(wěn)定性好、早期強度高等特點，如果選用普通水泥拌制的砂漿更有利于正常和冬季施工，尤其是冬季施工會更有效防止地面早期受凍，對確保施工工期的地面的施工質量都起關鍵作用。普通水泥以上的特點也正是保證水泥砂漿強度和使水泥地面不能起砂的關鍵所在。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1.2 施工時嚴格控制水泥砂漿的水灰比。不論是混凝土，還是水泥砂漿，水灰比的大小都是直接影響其強度的重要因素。就水泥地面用水泥砂漿而言，水灰比過大說明水太多，這樣就減弱了水泥在水泥砂漿中的水化熱，還會產(chǎn)生很多游離水，使水泥砂漿表現(xiàn)出無數(shù)毛細的水孔，降低了砂漿的密實性。表面水分過多還會延長面層壓光的時間，超過水泥的凝固期就無法保證水泥地面的強度。也壓不出光亮。使地表面粗糙不耐磨，容易使地面發(fā)生起砂。如果水灰比過小，說明用量太小，則砂漿干硬，干縮性大，操作困難。一般情況下，抹面層的水泥砂漿稠度不要大于35mm為宜(以錐體沉入度計算)，砂漿必須攪拌均勻且隨攪隨使用，不能使砂漿旋轉時間過長，或用超過終凝期后又重新攪拌的水泥砂漿抹地面，這樣都會影響砂漿的強度，造成地面起砂。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1.3 抹面砂漿不要用細砂，并要掌握好壓光時間。由于水泥地面在使用過程中要承受各種壓力、撞擊和摩擦的以要具有足夠的強度和耐磨性。使用中砂無論在耐磨和強度上都超過細砂，且用細砂拌制的砂漿一般保水性都差，干縮性大，不利于壓光。一般水泥地面都選用含泥量大于3%的中砂，如中砂的含泥量過大會影響水泥與砂子的腔結作用，降低砂漿的強度。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　水泥地面面層要用鐵抹子進行壓光，時間要控制在水泥終凝前完成，一般在抹完面后4～6小時或用手按新抹的地面稍微有點坑為宜，壓光過早會使面層表面浮游一層水影響砂漿強度，壓光過晚會擾動損傷水泥凝膠全的凝結結構，影響砂漿強度，使表面粗糙，個別砂粒松動產(chǎn)生起砂。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1.4 地面抹完后要有足夠的養(yǎng)護時間，不能過早使用。地面完工后養(yǎng)護工作對地面質量的好壞關鍵作用，水泥砂漿地面抹完后，由終凝期到硬化，水泥的水化作用在潮濕的環(huán)境下繼續(xù)向水泥微粒內(nèi)部深入進行，砂漿強度也隨之不斷增強，一般養(yǎng)護8~15 天就可以使用。養(yǎng)護期內(nèi)要用鋸末和草袋子等吸水材料覆蓋，保證地面濕潤，常溫條件每天灑水不得少于1次。養(yǎng)護期內(nèi)不許走人，灑水人員也不許穿硬底鞋進人室內(nèi)。如養(yǎng)護時間不夠，新執(zhí)的地面在干燥氣溫中水分不斷蒸發(fā)，就會減緩或停止水泥的正常硬化，面層砂漿就會無法達到預定的強度，在強度較低時中斷養(yǎng)護，過早的使用。會將壓光后幻面層破壞致使地面產(chǎn)生起砂。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　1.5 水泥砂漿地面的冬季施工由于樓地面施工一般都面積較大，面層較薄，而且又是濕作用，所以特別容易受凍，如何注意防止水泥砂漿地面的早期受凍是冬季施工的一個主要問題，地面的冬季施工中要將門窗洞口封閉好，做好保溫，要少設出入口，并要做到隨手帶門。做好室內(nèi)的采暖工作，要保證室內(nèi)地面1米以上空間內(nèi)的溫度在5℃以上，采用焦炭升溫時要防止一氧化碳中毒。冬季施工如果做到以上幾點是可以避免地面砂漿受凍的。砂漿如果受凍砂子顆粒四周的水泥漿膜就會產(chǎn)生一層薄薄的冰層，從而破壞了水泥砂漿和砂子的粘結;同時砂漿受凍后體積還會膨脹，解凍后也不能恢復,致使砂漿空隙變太，形成松散顆粒，使地面強度下降，造成地面起砂;一旦遇有這種情況，必須將地面刨掉，重新再抹，這樣既浪費材料又影響使用。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　2、樓地面產(chǎn)生起砂后如何處理TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　樓地面起砂后，常采用以下幾種辦法進行處理。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　2.1當樓地面起砂面積不大時，可先清理面層，并清除松動的砂粒，再用水清洗干凈，用高標號普通水泥(不小于425號)漿罩面，壓光后注意養(yǎng)護。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　2.2 在樓地面起砂較大時。可用107膠進行修補，首先清理松動的砂粒，再用水清洗干凈。先將起砂較深的地方用水泥拌小量的107膠做膩子刮干;再用107膠加小量水攪均，在地面刷一遍以增加基層和水泥砂漿的粘結力，隨后再用107膠水泥漿(配合比見下)分層涂刷3～4 遍，同時用鐵抹子蘸水輕輕壓一下。施工時的溫度一般要不低于10℃，施工完成后要進行養(yǎng)護地面，待3天后方可使用。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　配制107膠水泥漿的配比(參考重量比)：底層膠漿—水泥;107膠：水=1：0.25：0.35;面層膠漿—水泥;107膠：水=l：02：0.45。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　注：107 膠水泥漿中107膠約占水泥重量的20%～25%，多了強度下降，小了粘結力要降低。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　2.3在樓地面起砂面積較大又不能進行修TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　補時，應將整個地面全部清除，重新再抹。此時應注意先將表面清理干凈，并將原地面基層鑿去，用水潤濕。抹地面前要先刮一層l：0.4的水泥素漿，然后再抹水泥面層砂漿，抹好后要按規(guī)定壓實壓光，并按規(guī)定進行養(yǎng)護，使地面恢復原來的使用功能。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　以上的處理和養(yǎng)護辦法是經(jīng)多年實踐觀察和收集有關資料整理而成的，地面起砂的問題，單憑修修補補是不行的，只有按操作規(guī)程施工才能避免水泥地面起砂。以上的措施和處理辦法可能存在著不足之處，有待今后在工作中進一步不斷完善，盡量減少和杜絕水泥地面起砂的發(fā)生, 使建筑物的樓地面達到滿意的使用效果。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司

　　北京萬圖明科技有限公司專業(yè)生產(chǎn)、銷售聚丙烯纖維、木質纖維、淀粉醚、預糊化淀粉、聚丙烯腈纖維、聚丙烯網(wǎng)狀纖維、聚酯纖維、塑鋼纖維、玄武巖短切纖維、羥丙基甲基纖維素、可再分散性乳膠粉、觸變潤滑劑、消泡劑、甲酸鈣、減水劑、石膏緩凝劑、聚乙烯醇。用專業(yè)的核心技術，一流的服務標準，竭誠為客戶提供滿意的解決方案。TkY膩子膠粉_可再分散乳膠粉_羥丙基甲基纖維素_聚丙烯纖維_木質纖維素_北京萬圖明科技有限公司
