熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
7x24小時(shí)服務(wù)熱線
13520382660
熱門關(guān)鍵詞： 中性膩?zhàn)幽z粉 纖維素纖維 木質(zhì)纖維素 建筑用膠水粉 可再分散性乳膠粉
摘要
聚合物混凝土是一種非常特殊的混凝土，這種類型的混凝土和砂漿配合起來(lái)在建筑施工的實(shí)際過(guò)程中有著非常廣闊的應(yīng)用空間。通過(guò)對(duì)聚合物混凝土和砂漿的相關(guān)性能試驗(yàn)的分析，研究出聚合物混凝土和砂漿的優(yōu)勢(shì)，在建筑施工中具有十分重要的推廣價(jià)值。
聚合物混凝土和砂漿是一種具有很強(qiáng)修補(bǔ)能力的建筑材料，它通過(guò)將一定數(shù)量的有機(jī)聚合物與水泥砂漿相互結(jié)合，從而使得水泥砂漿的各個(gè)物理性能得到較大的提升和改善，因而表現(xiàn)出較強(qiáng)的修補(bǔ)能力。具體來(lái)看，聚合物混凝土和砂漿結(jié)合在一起具有很強(qiáng)的抗拉強(qiáng)度，同時(shí)會(huì)使得抗拉彈摸變低，使得聚合物混凝土和砂漿表現(xiàn)出很強(qiáng)的耐磨性能、耐腐蝕性能、抗凍性能和抗?jié)B漏性能等。具體來(lái)說(shuō)，聚合物混凝土和砂漿既可以用于混凝土表層開裂，也可以應(yīng)用于建筑物的防腐工程和防滲工程。因此聚合物混凝土和砂漿結(jié)合在建筑施工中具有非常重大的應(yīng)用價(jià)值和非常廣闊的應(yīng)用空間。
1 聚合物混凝土和砂漿的相關(guān)性能分析
1.1 砂漿的相關(guān)性能分析
本文所分析的砂漿主要是指PAE砂漿，其主要的含義是指丙烯酸酯共聚乳液水泥砂漿，這種砂漿是比較常用的砂漿。具體來(lái)看，丙烯酸酯共聚乳液水泥砂漿以丙烯酸酯單體作為主體，然后在此基礎(chǔ)上摻入一定數(shù)量的表面活性劑、穩(wěn)定劑，除此之外，還要摻入一定數(shù)量的交聯(lián)劑，這些液體組合在一起按照一定的比例加入到水泥和砂子中，經(jīng)過(guò)一定時(shí)間的攪拌就形成了丙烯酸酯共聚乳液水泥砂漿，在此需要特別注意的是，水泥和砂子一定要攪拌均勻。丙烯酸酯共聚乳液水泥砂漿形成以后需要必要的養(yǎng)護(hù)，通常情況下來(lái)說(shuō)，丙烯酸酯共聚乳液水泥砂漿的養(yǎng)護(hù)條件是7d，自然養(yǎng)護(hù)的條件是21d。我們對(duì)丙烯酸酯共聚乳液水泥砂漿進(jìn)行了相關(guān)物理學(xué)性能的測(cè)試，試驗(yàn)結(jié)果如表1所示。

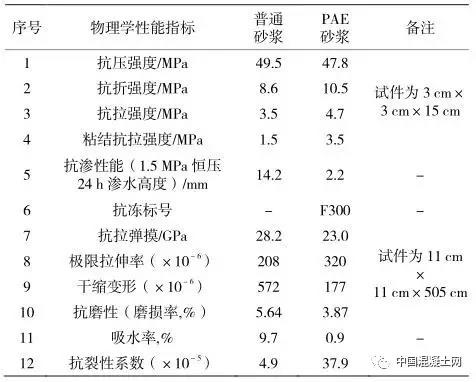

表1 丙烯酸酯共聚乳液水泥砂相關(guān)物理學(xué)性能
1.2 聚合物混凝土與砂漿的相關(guān)性能分析
聚合物混凝土與砂漿的性能主要體現(xiàn)在對(duì)水泥性質(zhì)的改變，通常情況下來(lái)說(shuō)，體現(xiàn)在水泥的水化過(guò)程和聚合物的聚合過(guò)程。首先，我們對(duì)水泥的水化過(guò)程進(jìn)行深入分析。隨著時(shí)間的推移，拌合物會(huì)出現(xiàn)凝結(jié)和硬化的現(xiàn)象，然后聚合物會(huì)在水泥水化顆粒上發(fā)生附著，同時(shí)會(huì)在孔隙中形成聚合。從本質(zhì)上來(lái)說(shuō)，水泥的水化過(guò)程使得拌合水在蒸發(fā)以后再水泥漿體的內(nèi)部產(chǎn)生一種應(yīng)力，從而形成微裂的縫隙，如果此時(shí)溫度發(fā)生變化，微裂的縫隙就會(huì)發(fā)生擴(kuò)大，從而與其他的裂隙聯(lián)通。在這種情況下，聚合物會(huì)起到關(guān)鍵的作用，這種作用具體體現(xiàn)在兩個(gè)方面。第一是對(duì)通道進(jìn)行有效阻塞，防止水分移動(dòng)，從而減少微裂縫隙的發(fā)生。第二，對(duì)已經(jīng)形成的微裂縫隙進(jìn)行抑制，使各個(gè)微裂縫隙之間不能夠相互連通。
1.3 聚合物混凝土與砂漿的長(zhǎng)齡期實(shí)驗(yàn)結(jié)果
將聚合物混凝土與砂漿應(yīng)用到建筑施工之后，聚合物混凝土與砂漿的會(huì)長(zhǎng)期暴露在自然環(huán)境中，因此聚合物混凝土與砂漿的耐久性顯得至關(guān)重要。為了對(duì)聚合物混凝土與砂漿的耐久性進(jìn)行深入研究，本文做了聚合物混凝土與砂漿的長(zhǎng)齡期實(shí)驗(yàn)，試驗(yàn)結(jié)果如表2所示。
表2 聚合物混凝土與砂漿的長(zhǎng)齡期耐久性實(shí)驗(yàn)結(jié)果
從表2的具體實(shí)驗(yàn)結(jié)果中可以發(fā)現(xiàn)，聚合物混凝土與砂漿在經(jīng)過(guò)2年的時(shí)間以后，其實(shí)際的抗壓強(qiáng)度和抗折強(qiáng)度是逐漸增強(qiáng)的，這能夠充分證明，聚合物混凝土與砂漿具有很強(qiáng)的耐久性能。因此，將聚合物混凝土與砂漿應(yīng)用到建筑施工中是可行的。
2 聚合物混凝土與砂漿在建筑施工中的應(yīng)用分析
聚合物混凝土與砂漿具有非常優(yōu)越的性能，因此在建筑施工中具有非常廣闊的應(yīng)用空間。近年來(lái)，聚合物混凝土與砂漿在我國(guó)的很多大型建筑工程中實(shí)現(xiàn)了良好應(yīng)用，并取得了非凡的應(yīng)用效果。我們通過(guò)大量的實(shí)驗(yàn)研究和應(yīng)用實(shí)踐可以得出，聚合物混凝土與砂漿在建筑施工中的施工工藝流程如圖1所示。
雖然聚合物混凝土與砂漿的應(yīng)用過(guò)程并不復(fù)雜，但是想要有效提高聚合物混凝土與砂漿在建筑施工中的應(yīng)用質(zhì)量，我們必須要掌握其中關(guān)鍵的技術(shù)和施工要點(diǎn)，充分保證聚合物混凝土與砂漿的應(yīng)用質(zhì)量。
圖1 聚合物混凝土與砂漿的施工工藝流程
2.1 做好基底處理
基底處理是聚合物混凝土與砂漿的施工過(guò)程中的非常重要的一個(gè)施工步驟，基底處理的質(zhì)量對(duì)聚合物混凝土與砂漿的施工質(zhì)量具有非常重要的影響。為了做好基底處理工作，我們必須要首先對(duì)混凝土表面的雜物進(jìn)行清除，保證混凝土表面不存在任何的油污和灰塵等，同時(shí)我們還要把所有鋼筋上的銹跡進(jìn)行清除，使用高壓水將混凝土表面進(jìn)行沖洗，直至沖洗干凈。其次，我們要十分注意做好混凝土表面的保濕工作，通常情況下來(lái)說(shuō)，在涂刷基液的5h開始，我們要對(duì)混凝土表面進(jìn)行噴水保濕，始終保持混凝土表面的濕潤(rùn)度，只有這樣才能在最大程度上保證聚合物混凝土與砂漿能夠和基底高質(zhì)量地粘結(jié)在一起。
2.2 對(duì)聚合物混凝土與砂漿進(jìn)行科學(xué)配置
聚合物混凝土與砂漿的配置是非常關(guān)鍵的一個(gè)步驟，我們必須要嚴(yán)格按照相關(guān)科學(xué)規(guī)定的要求，嚴(yán)格做好聚合物混凝土與砂漿的配置工作。具體來(lái)講，在聚合物混凝土與砂漿的配置過(guò)程中，我們要根據(jù)建筑的施工材料、建筑當(dāng)?shù)氐臍夂驐l件以及建筑的施工要求，確定實(shí)際的配合比，此外我們還要保證聚合物混凝土與砂漿的配合比通過(guò)相關(guān)實(shí)驗(yàn)的檢驗(yàn)。另外，我們可以采用人工拌合的方式對(duì)聚合物混凝土與砂漿進(jìn)行拌合，將測(cè)量好的水和乳液進(jìn)行結(jié)合，然后將其加入到已經(jīng)攪拌均勻的水泥和砂漿中，再次進(jìn)行均勻攪拌。此處需要注意的是，攪拌好的聚合物混凝土與砂漿應(yīng)該在0.5h左右使用完。
2.3 嚴(yán)格做好聚合物混凝土與砂漿的抹面施工
聚合物混凝土與砂漿的抹面施工是一個(gè)非常關(guān)鍵的步驟，而且聚合物混凝土與砂漿的抹面施工也相對(duì)比較復(fù)雜，因此我們必須要積極采取有效措施，著重做好聚合物混凝土與砂漿的抹面施工。首先，一般情況下來(lái)說(shuō)，聚合物混凝土與砂漿的抹面施工采用人工的方式進(jìn)行，同時(shí)我們要注意盡量通過(guò)一次施工就可以抹平壓實(shí)，不要出現(xiàn)多次抹平壓實(shí)的情況，因?yàn)榫酆衔锘炷僚c砂漿在凝聚的過(guò)程中會(huì)形成一種聚合物膜，我們通過(guò)一次施工抹平壓實(shí)，這樣可以在最大程度上避免對(duì)聚合物膜的破壞。其次，為了在更大程度上提高施工質(zhì)量，我們可以使用相應(yīng)的處理劑對(duì)混凝土的基底進(jìn)行噴涂處理，這樣可以有效提高聚合物混凝土與砂漿的粘結(jié)程度。第三，我們一定要注意對(duì)抹面的厚度進(jìn)行確定，如果抹面的厚度在你1厘米以上，那么我們必須要進(jìn)行分層施工，只有這樣才能真正保證聚合物混凝土與砂漿的施工質(zhì)量。
2.4 按時(shí)對(duì)聚合物混凝土與砂漿進(jìn)行養(yǎng)護(hù)
雖然聚合物混凝土與砂漿的相關(guān)物理性能非常好，但是我們依然要注意按時(shí)做好聚合物混凝土與砂漿的養(yǎng)護(hù)，這是保證聚合物混凝土與砂漿能夠長(zhǎng)期良好應(yīng)用的關(guān)鍵措施。首先，在完成聚合物混凝土與砂漿的抹面施工之后，我們最好在聚合物混凝土與砂漿的表面蓋上一層塑料布，在5h之后對(duì)其進(jìn)行噴霧養(yǎng)護(hù)。其次，我們應(yīng)該嚴(yán)格按照相關(guān)規(guī)定的要求，對(duì)聚合物混凝土與砂漿進(jìn)行為期一周的濕養(yǎng)護(hù)，此時(shí)我們要對(duì)其涂刷處理劑，待涂刷完處理劑之后，我們要對(duì)其進(jìn)行自然養(yǎng)護(hù)，在自然養(yǎng)護(hù)三個(gè)星期以后我們便可以投入使用。最后，在投入使用以后我們也要按期進(jìn)行保護(hù)處理，充分保證聚合物混凝土與砂漿的質(zhì)量。另外，我們需要特別注意的是聚合物混凝土與砂漿的施工有一套相對(duì)比較完整的嚴(yán)格的程序，我們只要按照這套程序的相關(guān)要求，嚴(yán)格做好每一個(gè)步驟的施工，才能真正提高聚合物混凝土與砂漿在建筑施工中的應(yīng)用質(zhì)量，當(dāng)然聚合物混凝土與砂漿的日常養(yǎng)護(hù)也不例外。
3 結(jié)論與建議
綜上所述，聚合物混凝土和砂漿是一種具有很強(qiáng)修補(bǔ)能力的建筑材料，它通過(guò)將一定數(shù)量的有機(jī)聚合物與水泥砂漿相互結(jié)合，表現(xiàn)出較強(qiáng)的修補(bǔ)能力。通過(guò)相關(guān)的實(shí)驗(yàn)以及實(shí)際的應(yīng)用我們可以發(fā)現(xiàn)，聚合物混凝土與砂漿具備非常好的物理性能，而且聚合物混凝土與砂漿在建筑施工中的實(shí)際應(yīng)用比較簡(jiǎn)單，并具有非常好的耐久性，因此加強(qiáng)聚合物混凝土與砂漿在建筑施工中的應(yīng)用具有十分重要的意義，可以有效提高建筑施工的質(zhì)量，并能夠取得良好的效益。然而科學(xué)技術(shù)額的進(jìn)步是沒(méi)有止境的。隨著時(shí)代的發(fā)展和進(jìn)步，建筑施工對(duì)聚合物混凝土與砂漿的相關(guān)性能的要求越來(lái)越高，因此我們必須要對(duì)以往的聚合物混凝土與砂漿的相關(guān)技術(shù)進(jìn)行總結(jié)，然后在此基礎(chǔ)上進(jìn)一步與加強(qiáng)研究和創(chuàng)新，促進(jìn)聚合物混凝土與砂漿相關(guān)性能的進(jìn)一步優(yōu)化，實(shí)現(xiàn)聚合物混凝土與砂漿在建筑施工中的良好應(yīng)用，對(duì)提高建筑施工的質(zhì)量做出更大的貢獻(xiàn)。
聚合物混凝土與砂漿在建筑施工中的應(yīng)用探究 最新評(píng)論:
熱線：13520382660
手機(jī)：13520382660(微信)
QQ：27642206
郵箱：27642206@qq.com
地址：北京房山區(qū)琉璃河肖場(chǎng)村北區(qū)44號(hào)
電話：13520382660
QQ：27642206
掃描打開手機(jī)官網(wǎng)
