　　新中國成立70周年之際，北京大興國際機場正式投入運營。今年9月份，該機場正式投運并現場巡覽航站樓。

　　北京大興國際機場是國家重點工程，機場的建設對于北京優化功能定位、空間布局、產業布局、京津冀交通一體化發展和服務雄安新區建設等具有重要意義。新機場建筑群按照節能環保理念，選用了建筑保溫裝飾一體板等綠色建材產品，成功應用于主基地航空公司—東方航空基地項目、機場建設指揮部武警大樓外墻、新機場東塔臺附屬樓等項目。

　　建筑保溫裝飾一體板是指將保溫材料與多種造型、多種顏色的裝飾板材或無機預涂裝飾板在工廠進行有機復合的建筑材料，實現了產品的部品化、標準化、組合多樣化、生產工廠化。近年來，工業和信息化部大力推動綠色建材產業發展，培育了一批骨干綠色建材企業和特色建材產品，下一步，將進一步搭建綠色建材創新平臺，完善標準規范及檢測認證體系，開展綠色建材應用示范，推動建材產業邁向高質量發展。

　　保溫裝飾板產品具有下述優勢：

　　1. 保溫隔熱降耗節能

　　外墻保溫裝飾一體板具有優異的保溫隔熱特性，與傳統的外墻保溫裝飾建材相比，有極佳的耐寒隔熱性能。很大程度地降低了采暖和制冷能耗，從而節省了能源支出。而且產品性價比高，比干掛幕墻要便宜，比涂料薄抹灰保溫更高檔。

　　2. 安裝便捷節省成本

　　安裝方式簡單、快捷，并不受季節氣候和地理環境限制，全年皆宜。顯著縮短的工程周期，不僅加快了工程進度，也節約了建筑成本，降低了綜合造價。外墻保溫裝飾一體板在達到裝飾和保溫隔熱效果的同時，最大限度地降低了外墻負荷，對空間及土地的可利用性增強。如果你不相信，那么請看下面這段視頻，是介紹保溫裝飾板是如何安裝施工的。

3. 輕質省地耐震防裂

　　外墻保溫裝飾一體板質量輕、強度高、耐沖擊性能好。它質輕的優點不僅降低了建筑本身的負擔，并且很大程度降低了地震對建筑物的影響。該板材安裝在輕鋼結構的建筑上，整體性強，抗震防裂，堅固安全。

4.板材阻燃防水防潮

　　外墻保溫裝飾一體板的芯材經過特殊處理，具有良好的阻燃性能，安全無憂。傳統的外墻裝飾材料，普遍存在因透水透寒而引起的基材退化，從而導致室內墻面滲水等問題。而外墻保溫裝飾一體板優良的自身結構及板材間緊湊的凹凸插接扣槽式的安裝方式，避免了雨、雪、凍、融、干、濕循環造成的結構破壞，安裝后消除了墻面的滲水之憂，有效地避免了室內墻面發霉的現象。即使是在嚴寒地區，性能穩定的外墻保溫裝飾一體板也毫無滲水變形之憂，延長了建筑的使用壽命。

5.隔音降噪安靜舒適

　　外墻保溫裝飾一體板中間的芯材為高密度聚氨酯發泡構成的保溫隔音層，其內部為獨立的密閉式氣泡結構，具有良好的隔音效果。適用于噪音區附近的公寓、醫院、學校等建筑，有效降低室外噪音進入室內，保持室內環境安靜舒適。

6.綠色環保經久耐用

　　外墻保溫裝飾一體板具有穩定的化學和物理結構，不會分解霉變、無輻射、無污染，綠色環保。該板材同樣能夠被靈活拆卸后重新利用安裝在其它建筑上，施工剩余的邊角料也能夠加以回收再利用，在施工過程中很大程度地減少建筑垃圾，是高品質、高性能的環保產品。外墻保溫裝飾一體板易清潔、經久耐用，使用壽命長。

7.裝飾性強更多選擇

　　保溫裝飾板外飾面的顏色方案多種多樣，有仿石材效果的，有金屬幕墻效果的，也有一些花紋浮雕效果等等。完全可以與任何一種幕墻方案效果媲美，可以實現干掛石材的厚重，也可以實現陶板幕墻的唯美。

8.應用范圍廣泛

　　可廣泛的應用于市政建設、公寓住宅、辦公會館、別墅、園林景點、舊樓改造、門衛崗?fù)さ戎T多工程領域。該建材既適用于新建的磚混結構、框架結構、鋼結構、輕體房等類型的建筑，也適用于既有建筑的裝飾節能改造，以及室內外裝飾。外墻保溫裝飾一體板正在成為越來越多墻體保溫裝飾建材的首選。

9.既有建筑節能改造的首選方案

　　現在很多舊建筑沒有節能的外衣，外飾面效果也很難看，破舊不堪入目。如果用保溫裝飾板來重新裝修舊建筑的外立面，一方面比干掛幕墻和粉刷涂料都節省工期，現場管控更加方便，能夠最大限度的避免粘貼單一的保溫板失火事故。

　　如果你們的項目有保溫裝飾板的應用要求，歡迎跟我們聯系。

　　保溫裝飾一體板的施工方法，非常詳細!

　　一、施工工序

1.工藝流程

　　基層檢查——基層墻體空鼓、脫落及找平處理——彈基準線和分割——粘貼保溫裝飾板——用專用扣件錨固裝飾板——用保溫泡沫條填縫——板縫隙清理——貼美紋紙膠帶——灌注硅酮耐候型密封膠——安裝專用排氣塞——撕去美紋紙——清潔面板

2.施工順序

　　縱向施工一般都按從下至上的施工順序進行，但為了保證每塊板在四周墻面上都在同一水平線上，應首先以建筑樓四周墻面的同一基準線為起點向上，向下兩個方向粘貼的順序。橫向施工應遵守先陽角后陰角。先保證特殊結構(如門、窗的對稱性和均勻性)，再大面積施工。

　　根據測量結果確定調整處理方法，超偏差大的，需對設計尺寸進行調整，由設計單位向業主單位協商提出變更，經確認業主后方可實施。

　　二、施工要點

1.吊籃安裝要求

　　保溫裝飾板系統可采用吊籃施工，具體要求如下：

　　吊籃安裝：安裝吊籃必須符合安全規程，吊籃內側面必須安裝彈性隔離物，以避免吊籃升降時，對已安裝的裝飾板造成損壞。

2.對基層抹灰的要求

　　基層抹灰層應不起泡，不掉砂，抹灰質量達到中級抹灰標準。平整度和垂直度要求：2米靠尺檢查，控制在4mm以內;基層陰陽角直線度用2米靠尺測量，露縫間隙不大于5mm。

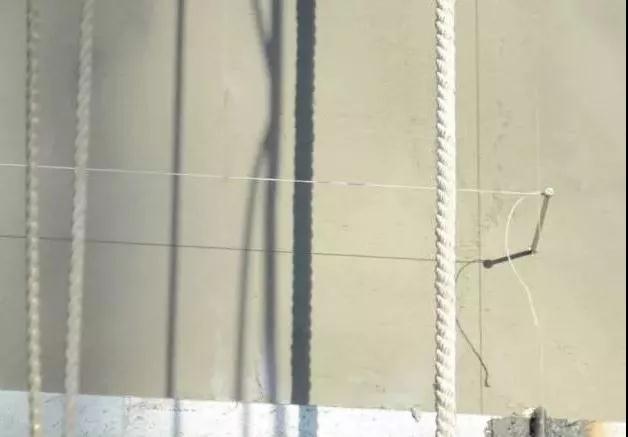

3.放基準線

　　基準線是指施工開始后在縱橫兩個方向作為施工起點的最初施工線，并使四面墻的圖形保持許相對位置不變的標準線。一般施工縱向的基準線應放在建筑物的上面，施工橫向的基準線放在陰陽角輪廓線和有特征的輪廓作為基準線，凡基準線都應占線施工。

　　在保溫裝飾板系統中，放基準線首先在施工墻面上根據設計圖把縱向和橫向的基準線用墨線彈在墻體上。每個連接施工面均要彈線。

保溫裝飾一體板建材在北京大興國際機場成功應用

4.現場彈線原則

　　根據排版圖進行;

　　確保經濟原則;

　　確保美觀原則;

　　確保安全原則。

保溫裝飾一體板建材在北京大興國際機場成功應用

5.技術要求

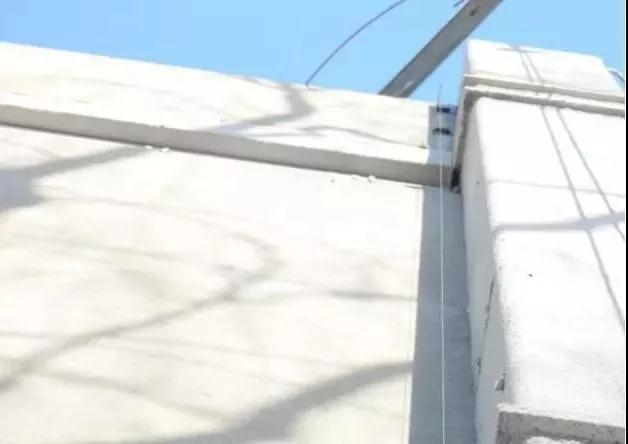

　　所有的立面水平線，垂線必須先確定一個基準起始線，再將基準起始線引到各個立面上。最后在各個立面上根據圖紙風格確定幾個控制線，這樣做方便控制在放線過程中確保板材安裝最小誤差出現。同時在彈線時一定要彈雙線以確保板材及板縫在控制范圍內。彈好線以后必須反復進行復核,在經過多次復核后方可進行下道工序。

6.控制范圍

　　垂直度：高度小于30m的誤差應該保證在10mm內;大于30m小于60m的允許誤差應該保證在15mm內;大于60m小于90m的允許誤差應該保證在25mm內。(經緯儀檢查)。

　　水平度：層高小于3m的應該小于3mm;層高大于3m的應該小于5mm。

　　直線度：長度在30m內的應該保證在5mm內;長度大于30m小于60m的允許誤差應該保證在10mm內;大于60m小于90m的允許誤差應該保證在15mm內。(用直線加鋼尺檢查)。

7.檢驗方法

　　水平檢測采用水準儀測量，如果采用水平管來施工必須要多次進行復核后才能施工，以便確保施工質量。垂直度采用經緯儀測量，如采用線錘吊線則一定要根據高度來確定所使用線錘的重量，以便確保垂線不受風力的影響。且也應經過多處復核才能進行下一道工序。

　　三、保溫裝飾板安裝前自檢階段

　　保溫裝飾板在安裝前必須先認真檢查墻體平整度是否在所要求的范圍內(誤差必須小于2mm，2m靠尺和塞尺檢測)，板材的外在質量是否合格，如果屬于非合格品嚴禁上墻使用，(檢查內容包括色差;平整度;保溫板面層是否有劃痕等影響外觀及使用功能的項目)。

保溫裝飾一體板建材在北京大興國際機場成功應用

以下是每平方米保溫裝飾板的表面質量和檢驗方法應符合下表

項目	質量要求	檢驗方法
明顯劃痕和長度大于100mm的輕微劃傷	不允許	觀察
長度小于等于100mm的輕微劃傷	小于8條	用鋼尺檢查
擦傷總面積	小于500平方毫米	鋼尺檢查
板材與板材色差	小于1.5	檢測
板材與樣本	小于2	檢測
板面的平整度	小于2mm	2m鋼尺檢查

　　四、定尺保溫裝飾板安裝階段

1.對于定尺保溫裝飾板安裝原則

　　定尺保溫裝飾板厚度必須符合設計要求;

　　定尺保溫裝飾板顏色必須符合設計要求;

　　定尺保溫裝飾板與墻體連接必須牢固可靠;

　　定尺安裝必須兼顧經濟美觀原則;

　　定尺保溫裝飾板安裝誤差必須符合質量規范要求。

2.定尺保溫裝飾板及安裝技術要求

　　定尺保溫裝飾板在安裝前必須認真檢查每塊定尺板材是否存在質量問題，對于有問題的定尺板材必須挑揀出來(如：有氣泡;板角變形;有嚴重劃痕;嚴重色差;定尺板材厚度不符合設計要求等);

　　定尺保溫裝飾板在安裝時必須確保安裝牢固可靠;

　　對于單塊板面任意一邊尺寸小于300mm時，可以在長邊進行對稱固定即可，當板面的兩平行邊尺寸都大于300mm時必須采用四周固定;

　　定尺保溫裝飾板在安裝時必須同時考慮特殊部位的收口處理問題。如：窗口邊要注意防滲漏問題，窗口收邊的美觀問題，能否實現大批量安裝等;

3.控制范圍

　　垂直度：高度小于30m的誤差應該保證在10mm內;大于30m小于60m的允許誤差應該保證在15mm內;大于60m小于90m的允許誤差應該保證在25mm內(經緯儀檢查);

　　水平度：層高小于3m的應該小于3mm;層高大于3m的應該小于5mm;

　　直線度：長度在30m內的應該保證在5mm內;長度大于30m小于60m的允許誤差應該保證在10mm內;大于60mm小于90m的允許誤差應該保證在15mm內(用直線加鋼尺檢查)。

4.檢驗方法

　　保溫裝飾板安裝平整度：用2米靠尺和塞尺檢查，應該小于mm內;

　　保溫裝飾板安裝垂直度：用2米靠尺和塞尺檢查，應該小于2mm內;

　　保溫裝飾板安裝水平度：用1米水平尺檢查，應該小于1mm內;

　　相鄰板材角錯位：應該保證在1mm內。用水平尺檢查;

　　陽角方正度：應該保證在2mm內。用角尺;鋼尺檢查;

　　接縫高低差：因該保證在1mm內。用鋼尺檢查;

　　接縫直線度：應該保證在5m內誤差在3mm內，拉直線用鋼尺檢查。

　　五、固定保溫裝飾板

1.粘貼保溫裝飾板

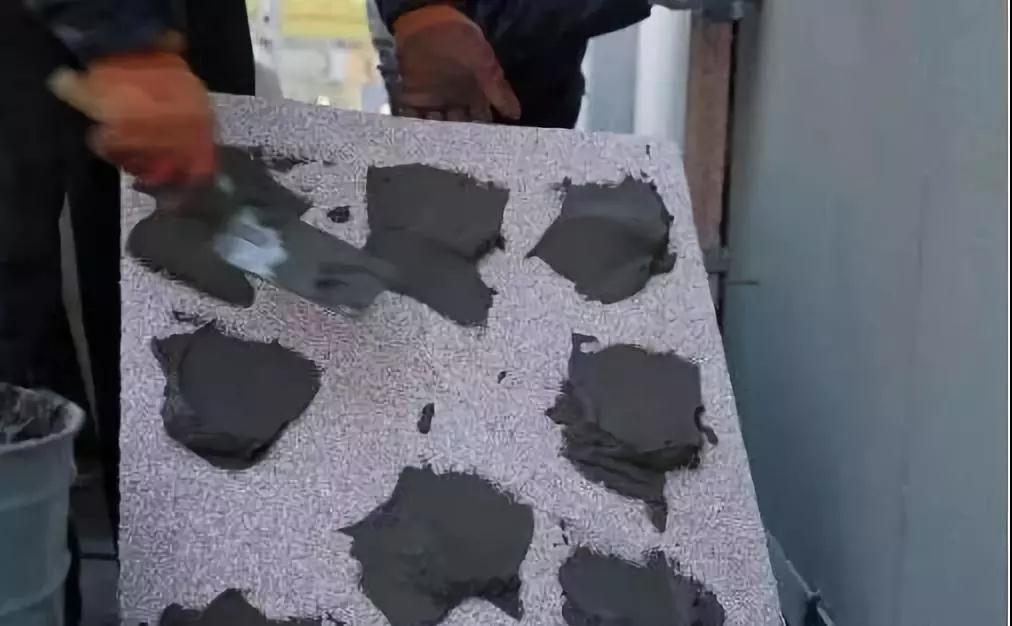

　　粘貼膠采用專用粘接砂漿，保溫裝飾板背面布置，采用點粘法，粘結點布置要求：

　　粘接點每塊板不少于5個且粘接面積不小于40%。

　　粘接層壓縮定形厚度為3-8mm。

　　首先把調配均勻的專用粘接砂漿用點涂在保溫裝飾板的背面。每個涂點的直徑>50mm，用手將保溫裝飾板推壓于基層上，然后調整保溫裝飾板的位置，使整體板面保持平整，對齊分格縫(在施工中嚴禁敲擊板面)。

保溫裝飾一體板建材在北京大興國際機場成功應用

　　具體的質量要求如下：

　　整體平面的平整度<2mm,用2米直尺測量，板縫高低差<1mm;

　　保證每平方米以內的粘結點不得少于5個，每個涂點直徑不得小于50mm，

　　位置要求橫平豎直，排列整齊。

　　檢測方法：

　　用直尺靠在己粘結好的板面上，再用賽尺測量間隙的大小;

　　用小木錘輕打板面，根據空實程度來判別粘貼面積得大小和粘貼點的數;

　　目測法。

保溫裝飾一體板建材在北京大興國際機場成功應用

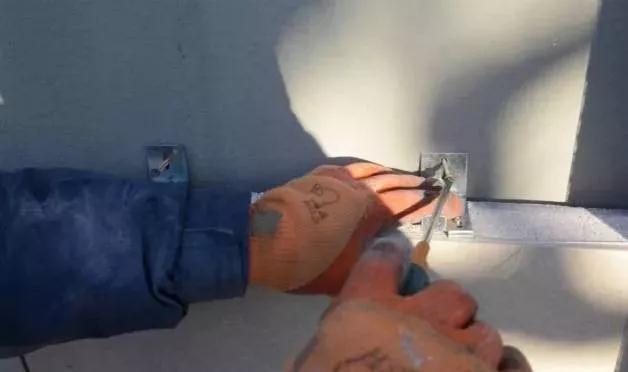

　　六、安裝專用扣件

　　保溫裝飾板系統粘貼好，位置確定后需要固定。專用錨固件，是保溫層和面板同時受到保護;

保溫裝飾一體板建材在北京大興國際機場成功應用

　　先使用專用工具在襯面板側邊開槽，為配合專用扣件安裝，控制銑邊長度50～80mm，銑邊寬度2mm(含縫寬，兩邊平均分配),銑邊深度10mm左右。

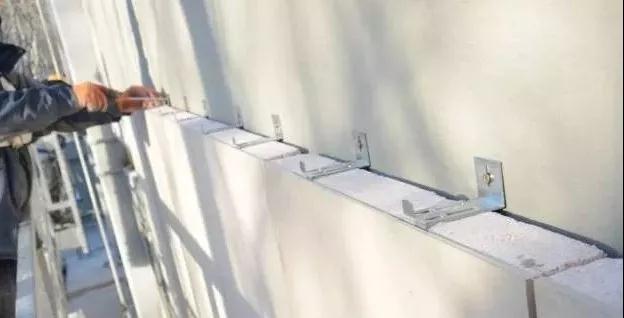

　　用專用扣件將保溫裝飾板固定于墻體上。

保溫裝飾一體板建材在北京大興國際機場成功應用

　　質量要求：專用扣件的最大距離≤500mm,專用扣件與板邊頂端的距離≤180mm，專用扣件與墻邊角距離≥100mm，專用扣件安裝齊全。壓力適度。

　　檢測方法：目測法

　　七、貼紙膠帶

　　用專門清潔劑將施膠板面清洗干凈，根據分格寬度的要求貼線貼上紙膠帶。

　　八、填縫

　　保溫裝飾板固定后，在相鄰板塊間的縫隙處用保溫泡沫條填充，起到進一步保溫和節約硅酮耐候型密封膠的作用

　　九、打?qū)Ｓ霉柰秃蛐兔芊饽z

1.打膠階段

　　先用封膠槍在分格縫內均勻適量的打上密封膠，再用平刮刀刮平密封膠，要求專用硅酮耐候型密封膠在板上的厚度為0.5-1mm,寬度正好可以覆蓋專用扣件，施膠完畢后應將紙膠帶拉掉即可。

2.技術要求

　　板材在打膠前必須對板縫進行清理，以確保硅膠達到以下要求，

　　板材的接縫打膠應該飽滿、密實、連續、均勻、無氣泡、寬度和厚度符合設計要求和技術標準的規定。

3.控制范圍

　　板材在打膠前必須對板縫進行清理，以確保硅膠達到不起泡;平滑等要求。

　　板材的接縫打膠應該在兩平方米范圍內少于一個氣泡;

　　在十平方米范圍內硅膠基本符合飽滿、密實、連續、均勻要求。

4.檢驗方法

　　直線度：長度在30m內的應該保證在5mm內;長度大于30m小于60m的允許誤差應該保證在10mm內;大于60m小于90m的允許誤差應該保證在15mm內。(用直線加鋼尺檢查)

　　氣泡;平滑等可以采用觀察

　　防水可以進行淋水檢查

　　十、板面清潔

　　先清潔保溫裝飾板邊緣上的涂灰、污垢、再撕去保護膜，再用干凈毛巾將粘膠遺留物清除干凈。如果保溫裝飾板局部粘上水泥，砂灰應用清水沖洗干凈。

　　質量要求：無污痕，無污垢

　　檢測方法：目測法

　　十一、成品保護

1.保溫裝飾板

　　避免陽光直射

　　遠離火源，附近不得有明火或電焊作業

　　遠離石油烴類等有機溶劑

　　無白蟻生存區域

　　水平平放，嚴防傾斜或彎曲受壓變形

　　嚴防重物擠壓或撞擊，尖物穿刺

2.專用無機粘結膠

　　放置區域：干燥、陰涼通風

　　包裝嚴密，內襯聚乙烯薄膜防水防潮，包裝袋上標簽明確

　　未使用完物料的包裝袋口需要扎緊，嚴防露口放置

3.施工工具

　　配備好外保溫系統專用施工工具

　　做好專用工具的管理和維修

　　做好專用工具的清潔和保養

　　注：1、保溫裝飾板粘貼后，對因后續工程可能造成污染的部分，應采取臨時保護措施。

　　2、對施工可能發生碰撞的人口、通道、陽角等部位，應采取臨時保護措施。

　　十二、驗收

　　1.保溫裝飾板系統裝飾工程的質量驗收應符合GB502102014《建筑裝飾裝修工程質量驗收規范》中關于飾面板安裝驗收的標準。

　　2.施工工藝和質量檢測文件應包括：

　　工程的設計文件、設計變更文件、洽商記錄等。

　　產品合格證、檢驗報告產品說明書。

　　粘結劑檢驗報告.

　　施工技術交底文件。

　　施工工藝記錄與施工質量檢測記錄和監理或甲方代表簽署的工序進度文件.

　　保溫裝飾板系統施工文件中的復印和抄件,應注明原件存放單位,簽注復印或抄件人姓名并加蓋公章.

　　保溫裝飾板系統安裝允許偏差及檢驗方法見下表:

安裝尺寸允許偏差及檢驗方法（表1）

項目	允許偏差	檢驗方法
表面平整度	≤2.0	2m 靠尺和鋼板尺
接縫寬度(與設計值比較)	≤±2.0	直尺
兩相鄰面板之間接縫高低差	≤2.0	深度尺
分格條（縫）平直	≤2.0	2m 靠尺和鋼板尺
墻面垂直度（每層樓面）	≤4	經緯儀
陰陽角垂直每層樓面）	≤4	經緯儀

工程實物的觀感檢查應符合下列要求

　　3.保溫裝飾板的品種、規格、顏色，圖案和粘貼方式應符合要求

　　保溫裝飾板系統必須粘貼牢固，可靠。

　　保溫裝飾板系統面應平整、潔凈、無歪斜和裂縫。

　　距離板面約3m處，目測，觀察板表面的色澤應均勻一致、無發花的現象。

　　接縫應連續、平直、光滑、填嵌密實。
